風光互補路燈控制器
地區城市：安徽省－合肥市 更新時間：2011-7-18 17:53:15
聯 系 人：石小姐 有效期限：2012-7-15 15:24:57
公司名稱：合肥賽恩電源科技有限公司
電子信箱：1766502668@qq.com 聯系電話：86-551-5314876
風光互補路燈控制器是我司于2006年研制的國內首款控制器，專用于新型路燈（風光互補）系統的集成
中央智能控制管理設備。通過近幾年的不斷改善與升級，此高端型控制器為我司第5代（verion5.0）產品。
具有功能強大，配置兼容型強，可靠性經過多年的實踐案例驗證，穩定性極高等特點。

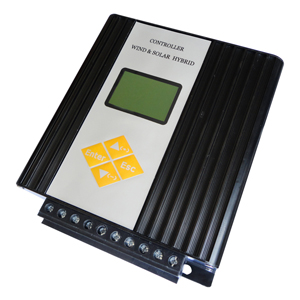

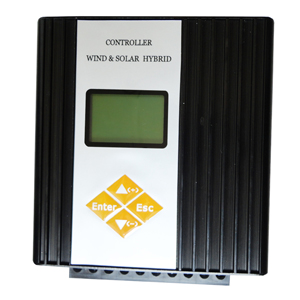

產品圖片
產品特點
l 獨立的柔性升壓電路：解決了小功率垂直型風機的充電效率問題。
l 內置無級卸荷器：避免了傳統短路方式造成風機過熱，損傷等現象。
l 防腐蝕，防水特性：整體優質鋁合金外殼，表面氧化磨砂處理。
l 12V/24V系統自動識別兼容功能：避免用戶不同系統分別采購，降低成本。
產品性能對照表
|
性能 |
一般控制器 |
友好型控制器 |
優劣對比 |
|
卸載模式（大風保護） |
短路方式 外掛方式 |
內置卸荷器 |
避免短路方式造成風機 過熱，損傷。避免外置 式安裝不方便等現象 |
|
升壓功能 |
無或復雜的變壓單元 |
柔性獨立升壓電路 |
成本低，效果好 |
|
12V/24V兼容 |
無 |
自動識別 |
避免重復采購 |
|
整體殼防腐處理 |
無 |
定置高級優質鋁殼 |
散熱效果優良， 防腐防水 |
|
整流防反充 |
采用電子元氣件 |
定制專用模塊 |
極大提升了可靠性 |
|
散熱效果 |
發熱發燙 |
整機無明顯熱感 |
保證了設備運行的穩定性 |
l 具有限流/限壓功能
l 風機卸載功能
l 各種常規保護功能
l 用戶可手動設置參數功能
l 實時數據通訊功能
l 多種輸出定義，用戶可自行設置時
產品制造工藝
l 采用SMT自動流水線工藝;
l 采用ROHS元器件，符合歐盟出口標準;
l 核心CPU采用原裝美國ATMEL進口，軍品等級;
l 嚴格的質量管控：IQC來料檢驗，PQC過程控制，100%QA出貨確認。
風力發電機控制設置定義：
|
風機額定功率 |
200—600 |
Wp |
|
風機輸入最大功率 |
800 |
Wp |
|
風機輸入電流范圍 |
0—40 |
Amp |
|
12V系統卸載開始電壓（默認值） |
13-15（14.4） |
Vol. |
|
24V系統卸載開始電壓（默認值） |
26-30（28.8） |
Vol. |
|
卸載開始電流（默認值） |
10-20（18.0） |
Amp |
|
過轉速（默認值） |
300-1500 |
RPM |
光伏電池板設置定義:
|
光伏電池板最大功率 |
200 |
Wp |
|
12V系統最大開路電壓 |
38.0 |
Vol. |
|
24V系統最大開路電壓 |
46.0 |
Vol. |
|
光伏電池板最大充電電流 |
35.0 |
Amp |
蓄電池管理定義：
1.12V系統電壓保護范圍
|
過放保護電壓（默認值） |
10-12 可調（10.8） |
Vol. |
|
過放保護恢復電壓（默認值） |
11-13 可調（15.0） |
Vol. |
|
過充保護電壓（默認值） |
14-18 可調（14.4） |
Vol. |
|
過充保護恢復電壓（默認值） |
14-18 可調（16.0） |
Vol. |
2.24V系統電壓保護范圍
|
過放保護電壓（默認值） |
18-22 可調（20.0） |
Vol. |
|
過放保護恢復電壓（默認值） |
22-28 可調（25.0） |
Vol. |
|
過充保護電壓（默認值） |
25-32 可調（28.8） |
Vol. |
|
過充保護恢復電壓（默認值） |
24-30 可調（26.0） |
Vol. |
3.輸出設置功能
|
兩路輸出最大電流 |
15 |
Amp |
|
兩路輸出最大功率 |
150 |
Wp |
|
每路輸出方式 |
光控開/關 、時控開/關 、半功率/全功率 |
|
|
顯示方式 |
超大LCD（背光型） |
|
顯示內容 |
可瀏覽查閱蓄電池電壓,充電電流,風機電壓電流,光伏電壓電流,風機功率,光伏功率,以及過壓, 欠壓, 過載, 短路,黑夜等多種工作狀態 |
|
標準通信接口 |
RS232（可選 RS485，RJ45，GPRS等） |
|
溫度補償（選配） |
4mV/℃/2V ,–35℃--+80℃ ,精度：±1℃ |
|
工作環境溫度 |
-20~+50℃/35~85%RH（無結露） |
|
工作海拔高度 |
≤5000（海拔超過1000米需按照GB/T3859.2規定降額使用) |
|
防護等級 |
IP26 |
|
外形尺寸 |
155*150*80 |
|
凈重 |
2.0 |
* 本產品擁有兩項技術保護專利，謹防仿造。
