RPWDC是一種具有兩路輸出的DC/DC中功率電源
地區城市：廣東省－深圳市 更新時間：2011-5-10 9:13:50
聯 系 人：張小姐 有效期限：2011-6-10 9:13:50
公司名稱：深圳市金威源科技有限公司
電子信箱：cehua@gold-power.com 聯系電話：0755- 83433152

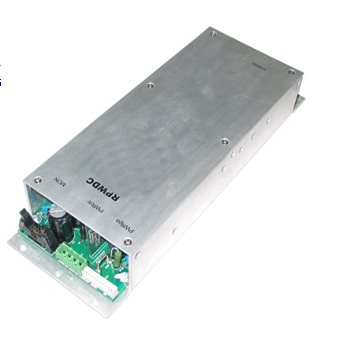

RPWDC是一種具有兩路輸出的DC/DC中功率電源，整個電源采用最新電路設計，具有結構緊湊、性能可靠。整機穩壓精度高，輸出效率高。輸入電壓范圍寬，輸入具有過欠壓保護，輸出具有短路保護、過流保護、過壓保護及過溫保護，整機冷卻采用系統內壁自然傳導散熱方式。整個電源嚴格按安規要求設計，符合信息技術設備安全標準要求。
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：5%～95%
4、絕對濕度：0.26～
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：系統內壁自然傳導散熱
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vdc |
-35 |
-48 |
-62 |
正常工作 |
|
輸入起機電壓范圍 |
Vdc |
-38 |
-48 |
-59 |
|
|
最高極限輸入電壓 |
Vdc |
|
|
-80 |
模塊可以不工作，但不能損壞。 |
|
啟動沖擊電流 |
A |
|
|
15 |
|
三、輸出電氣特性
1、基本輸出特性
|
輸出電壓 |
輸出電壓范圍 |
輸出電流范圍 |
穩壓精度 |
負載調整率 |
源調整率 |
紋波+噪聲 |
|
+28V |
27.50～28.5V |
|
≤±2％ |
≤±2％ |
≤±1％ |
≤150ｍV |
|
+5.5V |
5.40～5.60V |
|
≤±2％ |
≤±2％ |
≤±1％ |
≤50ｍV |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF電容和10uF/35V電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
|
307 |
|
|
|
輸出效率 |
％ |
89 |
|
- |
額定輸入，滿載輸出，+ |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
|
|
緩啟動時間 |
S |
|
|
4 |
-48V輸入，額定負載，保證輸出電壓線性啟動 |
|
動態響應過沖 |
% |
|
|
±5 |
25％～50％～25％或 50％～80％～50％負載變化，負載突變速率為 |
|
動態響應恢復時間 |
us |
|
|
200 | |
|
源瞬態效應時的輸出電壓過沖 |
% |
|
|
±5 |
85%(500ms)～110%(500ms) 額定輸入電壓變化 |
|
開關機過沖幅值 |
% |
|
|
±5 |
|
|
輸出上升時間 |
ms |
|
|
400 |
輸出電壓從10%上升至90%，額定負載 |
|
電話衡重雜音電壓 |
mV |
|
|
2 |
|
|
寬頻雜音電壓 |
mV |
|
|
50 |
3.4kHz～150kHz |
|
mV |
|
|
20 |
0.15MHz～30MHz |
