36V輸出型中頻靜變電源
詳細描述
| |
 |
產品編號： |
10272111916 |
|
產品名稱： |
36V輸出型中頻靜變電源 |
|
規 格： |
SMF13-600VA-6KVA/36 |
|
產品備注： |
600VA-6KVA |
|
產品類別： |
400HZ中頻靜變電源 |
| |
 產 品 說 明 |
|
［產品簡介］

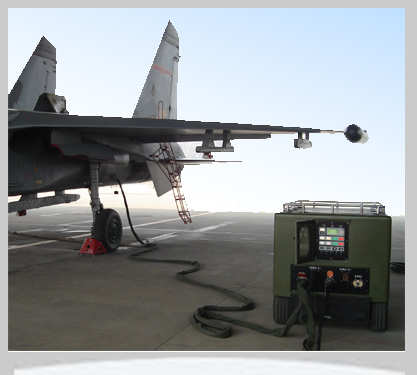

SMF/36系列36V輸出型中頻靜變電源是采用高頻電力電子開關變換技術，專門為航空及軍用電子電氣設備設計制造的36V/400Hz中頻靜變電源，可用于飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要36V/400Hz中頻電源的場合，是機組式變頻電源的換代產品。本產品電壓、頻率均有±20%的調節范圍，適用于三相不平衡負載，指定相也可作為單相電源使用。
［性能特點］
■ 符合國軍標GJB572-88和MIL-STD-704航空電源規范的技術要求。
■ 智能控制，輕松實現計算機通訊：采用多CPU+CPLD控制，配備RS232或RS485通訊串口，計算機和電源可以輕松實現聯網，方便地進行監控和實驗。
■ 操作簡單方便：采取國際通用按鍵操作方式，面板簡單，通過友好的顯示界面可以查閱電源的運行參數、操作記錄、故障信息；內部存儲器自動記憶上次啟動時的輸出條件；設有常用設置的快捷操作鍵，可根據用戶使用習慣進行個性化設計。
■ 采用德國西門子IGBT和三菱IGBT驅動，品質穩定，減少電力損耗及干擾。
■ 全數控界面，高穩定度，低漂移，在滿足了高速的需求同時，保有了極低的失真度與紋波。
■ 體積小、重量輕、噪音低：采用脈寬調制技術（SPWM）使得體積更小，重量也相對減輕。噪音低，不需要另設一空間存放或做隔音處理。。
■ 優異的負載保護功能：具有輸出過電壓、欠電壓、錯相、缺相、短路的輸出保護，具體保護要求可以根據客戶要求設計，可確保飛機、設備和操作人員的安全。
■ 優異的自我保護功能：采用智能IGBT(IPM)輸出，具有自動過流、過壓保護和獨立的溫度檢測保護電路。尤其是三相電源輸入的缺相保護及錯相保護以及短路保護，深得客戶認可。
■ 優異的過載保護能力：120%以內時可連續運行，150%時600秒關斷，200％時15秒關斷。
■ 具有隔離變壓器：全隔離輸出，長壽命抗損傷。
■ 輸出反應速度快：對100%的加載／除載，輸出負載穩壓率在反應時間2mS以內，即可穩定在±0.5%（線性負載）。
■ 良好的EMC設計：根據客戶環境要求，進行良好的傳導和輻射干擾處理，確保用戶滿意。
［性能指標］
|
型 號 |
SMF13-3K/36 |
|
輸出容量 |
3kVA |
|
額定輸出電流 |
48A |
|
交流輸入相數 |
單相/三相三線 |
|
交流輸入電壓 |
220V±22V /380V ±40V |
|
交流輸入頻率 |
（50 / 60）Hz ±5Hz |
|
交流輸出電壓 |
額定輸出電壓21V(相)/36(線) 可調電壓輸出16～25V(相)/28～43V(線) |
|
交流輸出頻率 |
(1)額定頻率輸出：400Hz ±0.4Hz ；(2)可調頻率輸出：320-480Hz。 |
|
瞬態特性 |
最大過沖幅度≤10%，瞬態總恢復時間≤20ms |
|
總諧波含量（THD） |
≤2% (阻性負載) |
|
波峰系數 |
≤1.41±0.10 |
|
單次諧波含量 |
≤1.5％ |
|
電壓調制幅度 |
≤2.5V |
|
直流分量 |
≤±0.1V |
|
顯
示
裝
置 |
頻率 |
（最高）分辨率0.1Hz 最大允許誤差：±0.1％ |
|
電壓 |
（最高）分辨率0.1V 最大允許誤差：±1V |
|
電流 |
（最大）分辨率0.1A 最大允許誤差：±2.5％ |
|
功率 |
（最大）分辨率0.01kW 最大允許誤差：±5％ |
|
效率 |
≥85％ |
|
三相電壓不平衡 |
各相電壓的最大差值≤1.5V |
|
相移 |
120°±2°（在對稱負載和額定電流的10％不平衡負載下） |
|
預置功能 |
待機狀態可預置輸出電壓、輸出電壓頻率、輸出電壓上、下浮動百分比 |
|
存儲功能 |
輸出參數預置完成后自動記憶，關機后再開機仍保持原預置值 |
|
報警功能 |
保護裝置動作后發出報警信號 |
|
保護功能 |
輸入缺相、輸出短路；輸出過壓、輸出過載、內部過熱 |
|
過載能力 |
125%額定電流，延時600s斷開，150％額定電流，延時60s關斷， 200％額定電流，延時為15s斷開。注：負載為功率因數0.8（滯后） |
|
噪聲 |
≤70dB（A） |
|
顯示方式 |
LED |
|
機箱結構型式 |
立式 |
|
外型尺寸W×H×D（mm） |
400×720×700 |
|
外殼保護等級 |
室內型：IP2X; 0℃～＋40℃ |
|
選配附件 |
1.航空插頭 2.航空電纜（10m,15m,20m） |
| |
