   (品名)二十四路視頻防雷器

   (品牌)Airdun（艾爾盾）

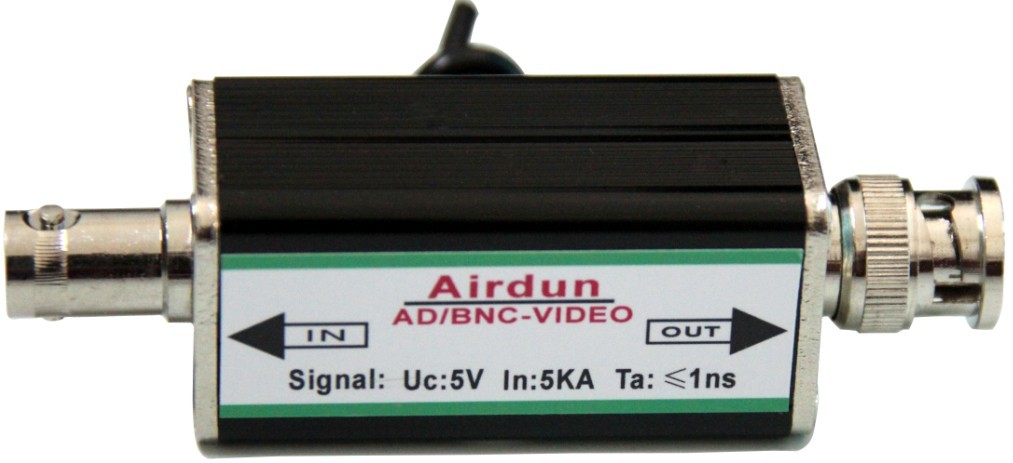

   (型號)AD/BNC-VIDEO/24

   (簡介)

   適用于保護對電磁干擾敏感的視頻設備，同時適用于其它采用BNC接頭通過同軸線纜傳輸
   的信號帶寬不大于10MHz的任何信號收發設備,用于視頻信號設備點對點的協擊保護，可

   保護各種視頻傳輸設備免受來自信號傳輸線的感應雷電浪涌電壓、操作過電壓和靜電放電

   等所造成的損壞。對相同工作電壓下的RF傳輸同樣適用。集成式多口視頻防雷箱主要應用

   于綜合控制柜內硬盤錄像機、視頻切割器等控制設備的集中防護。

 (性能特點)

 l  通流容量大，限制電壓低。

 l  插損小，響應速度快。

 l  多級保護，殘壓低。

 l  信號傳輸性能優越，插入損耗低。

 l  結構簡單，易安裝維護。

 l  核心元件采用國際知名品牌，性能優異。

 (工作原理)

   當感應雷侵入視頻傳輸線路時，避雷器的防雷組件以納秒級（≤1ns）的響應速度呈現低

   電阻狀態，迅速將雷電流泄放至大地，并把由雷電流引起的過電壓限制在被保護設備允許

   承受的耐壓范圍內，以確保設備安全運行，使保護設備免于受損

 (技術參數)

參數類別
 AD/BNC-VIDEO/24

工作電壓Un
 5V

限制電壓Up
 15V

最大通流容量Imax(（8/20μs）
 5KA

傳輸速率Vs
 10MHz

插入損耗
 ≤0.5dB

響應時間
 ≤1ns

接頭形式
 BNC

外行尺寸
 19寸

工作環境
 -25℃～+65℃；相對濕度室溫下不大于85%

執行標準
 GA173-2002



 (安裝及使用)

 l   安裝時,首先須將產品連接至可靠地線,再連接高電位線路到產品.

 l  電涌保護器與被保護設備安裝距離不得大于1米

 l  接地地阻要求應符合國家有關標準

 l   要正確接對IN與OUT的接法

 l  接地線要求不得小于162mm
