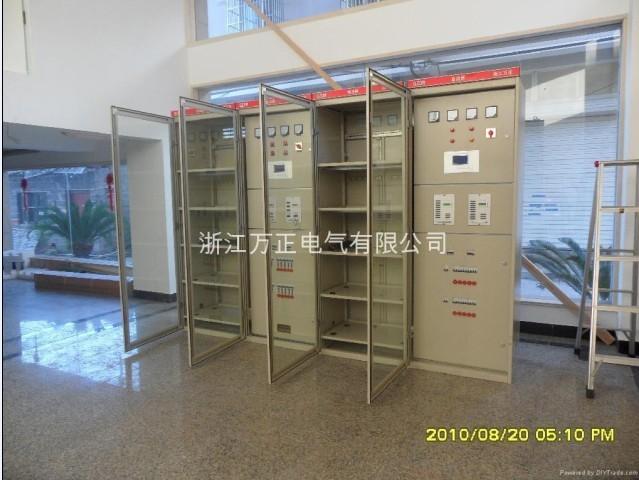

樂清直流屏結合GZDW微機直流屏先進的變流技術，融合多年的實踐經驗，在原有GZDW系列微機控制直流的基礎上研制開發的新一代產品，該產品技術指標先進，穩壓穩流精度高，紋波系數低，體積小，功率大，性能穩定，運行可靠，集各種功能為一體，可實現遠程集中式四遙，綜合效益好，高性能直流不停電電源，具有可靠性高，壽命長等特點，廣泛應用于電力系統中的發電廠,變電站,高層建筑,智能小區,廠礦企業的用戶變電站,自備電廠,開閉所及鐵路,冶金,石化等需要直流操作電源,充電屏的場所,
直流屏分為直流屏與壁掛直流屏兩種，以供客戶選擇！

直流屏選型
GZDW直流屏GZDW-17AH/220V

GZDW直流屏GZDW-20AH/220V

GZDW直流屏GZDW-24AH/220V

GZDW直流屏GZDW-38AH/220V

GZDW直流屏GZDW-40AH/220V

GZDW直流屏GZDW-50AH/220V

GZDW直流屏GZDW-60AH/220V

GZDW直流屏GZDW-65AH/220V

GZDW直流屏GZDW-80AH/220V

GZDW直流屏GZDW-100AH/220V

GZDW直流屏GZDW-120AH/220V

GZDW直流屏GZDW-150AH/220V

GZDW直流屏GZDW-200AH/220V

GZDW直流屏GZDW-300AH/220V

GZDW直流屏GZDW-400AH/220V

GZDW直流屏GZDW-1000AH/220V

一、技術特點>>>

● 智能化蓄電池充放電管理: 依據充電電壓、電流及環境溫度的變化,裝置自動選擇 恒流、均充、浮充充電方式,滿足電池充電曲線的要求,防止蓄電池欠充或過充,使其處于滿容量狀態.也可啟用蓄電池活化功能,延長蓄電池的使用壽命.

● 多種通訊方式:裝置提供RS485/232通訊接口與上位機進行數據傳輸,采用CDT等多種通訊規約.完成直流電源系統的 “四遙”功能,實現變電站無人值守.也可選用GSM短消息平臺和網絡方式進行無線或有線通訊.

● 友好的人機對話:裝置的監控器采用大屏幕寬溫藍背光漢顯.可將直流系統的 運行參數、運行狀態、故障信息顯示在屏幕上.通過鍵盤可進行系統相關參數的設置,裝置運行狀況一目了然,操作極為方便.

● 配置可靠:裝置配置國內外名優蓄電池,充電模塊采用高頻開關電源N+1冗余并聯組合方式.交流雙電源輸入,并設有C級避雷器,可有效地吸收雷擊產生的過電壓,確保系統安全.

● 檢測功能完善:裝置具有多路交直流參數、電池節電壓、絕緣支路定位,饋電回路狀態、模塊故障、溫度等多項檢測功能.若裝置出現警情,既可發出報警信息,嚴重警情時,裝置自動進入應急處理狀態.

● 保護功能完善:裝置具有交流輸入欠、過壓、缺相;輸出欠、過壓,輸出限壓,限流;模塊過熱、溫度等多項保護功能.特別是電源模塊內部具有短路回收特性,即使將模塊輸出端長時間處于短路狀態,也不會損壞.故障消除后,模塊能夠自動恢復工作 .

二、直流屏主要技術參數>>>

交流輸入范圍:單相220VAC±20%

三相380VAC±20%:50HZ±10%

輸出電壓范圍:180~320ADC(連續可調)

輸出電流范圍:0~320A(連續可調)

穩壓,穩流精度:≤ ±0.2%

波紋系數:≤ ±0.1%

均流度:≤ ±1%

功率:≥92%

外形尺寸:800X600X2260(mm)也可按客戶要求定做.

三、主監控>>>

5.7英寸超大屏幕液晶顯示器,全中文友好界面,觸摸屏操作更靈敏,簡便

采用集散式結構,由主監控和各種檢測單元組成

提供RS485和RS232通訊接口,實現四遙職能化管理

智能化電池充電管理功能,限流及時,穩定

可控制32臺充電模塊,雙電雙充功能,可巡檢2組108節電池

可檢測240路絕緣支路,160路故障輸入,28路告警輸出

工作電源可兼容AC110V,DC110V,AC220V,DC220V

四、直流檢測單元>>>

檢測合母電壓,控母電壓和電池電壓,精度為0.2%

檢測控母電流和電池電流,測量精度為0.5%

測量環境溫度和電池溫度,測量精度為1%

提供4路擴展測量,可檢測通信,逆變模塊電壓電流

2路無緣節點輸出,一路系統警告,一路控制模塊電壓電流

母線分段,可擴展一個直流檢測單元

五、電池巡檢單元>>>

每個單元最多可檢測24節單體電池電壓

2V電池測量精度為±3mV

6V電池測量精度為±10mV

12V電池測量精度為±16mV

一個系統最多可檢測2組12節電池,每組5個,共10個電巡檢單元

可通過撥碼開關設定地址

工作電源可兼容AC110V,DC110V,AC220V,DC220V

六、絕緣檢測單元>>>

檢測三條母線對地電壓,測量精度為0.5%

每個單元檢測30回路支路絕緣電阻,測量精度為±0.3K歐姆

采用先進的霍爾漏電流傳感器檢測支路漏電流(小電流)的方式

提供傳感器所需工作電源,無需外加電源

一個系統最多可擴展到8個絕緣檢測單元,共240回路

工作電源可兼容AC110V,DC110V,AC220V,DC220V

七、電源模塊特點>>>

內置監控,可實現單機或多機關聯無監控系統運行

RS485接口,與電源監控連接,運行及控制參數實現四遙”

運行與控制參數可根據要求通過面板設定

N+1備份,高精度動態均流,無需任何調節

過流,過壓,過溫等多項警告模式及保護功能

多種輸入輸出接線方式,可實現帶電插拔

單項或三相交流供電,使用靈活,方便!

八、訂貨需知>>>

請注明裝置型號、規格或系統參數要求. 柜體外型尺寸、顏色要求. 裝置的額定   電壓、蓄電池數量、容量 及型號. 直流饋電回路數及最大負荷電流.接線方案及所需設備數量和交貨期
