是一款可使用太陽能電池供電的PWM  降壓模式充電管理集成電路，具有太陽能電池最大功率點跟蹤功能。CN3722  非常適合對單節或多節鋰電池或磷酸鐵鋰電池的充電管理，具有封裝外形小，外圍元器件少和使用簡單等優點。      CN3722  具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分壓網絡設置；在恒流充電模式，充電電流通過一個外部電阻設置。  對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3722用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，充電過程持續直到充電電流減小到零，這樣即使太陽能電池輸出很小的功率，也能對電池充電；因?yàn)榇藭r(shí)電池連接端BAT管腳電壓保持不變，所以不會對電池過充電。當輸入電源掉電或者輸入電壓低于電池電壓時，CN37222自動進入低功耗的睡眠模式。  其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。  CN3722  采用  16管腳TSSOP  封裝。

應用：

    利用太陽能電池充電
    筆記本電腦
    備用電池應用
    便攜式工業和醫療儀器
    電動工具
    獨立電池充電器

特點：

寬輸入電壓范圍：7.5V  到28V
?    太陽能電池最大功率點跟蹤
?    對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理
?    恒壓充電電壓由外部電阻分壓網絡設置
?    充電電流達5A
?    PWM開關頻率：300KHz
?    恒流充電電流由外部電阻設置
?    對深度放電的電池進行涓流充電
?    電池溫度監測功能
?    充電狀態指示
?    軟啟動功能
?    電池端過壓保護
?    工作環境溫度：  －40℃    到  ＋85℃

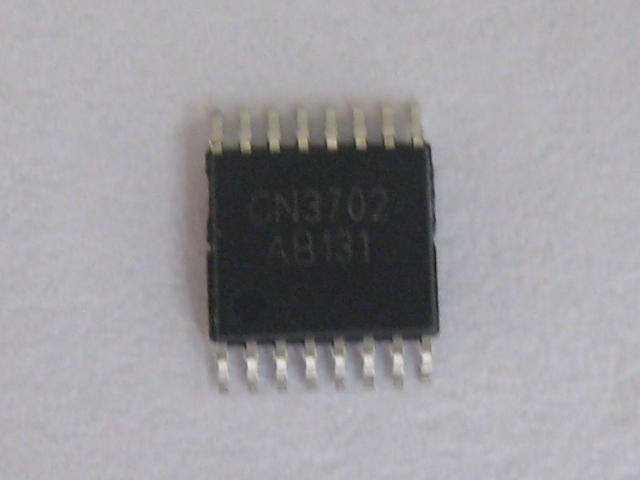

?    采用  16管腳  TSSOP    封裝
?    產品無鉛，無鹵素元素，  滿足  RoHS
