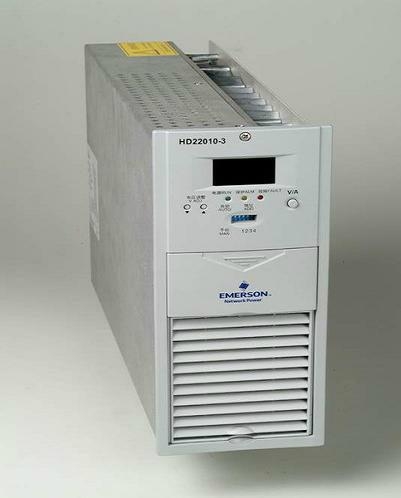

HD22010-3

HD22010-3系列充電模塊是電力電源最主要的配置模塊，廣泛應用于35kV到330kV 的變電站電力電源中。

HD22010-3系列充電模塊采用自冷和風冷相結合的散熱方式，在輕載時自冷運行，符合電力系統的實際運行情況。

艾默生充電模塊HD22010-3采用先進的移相諧振高頻軟開關電源技術和創新型的自冷／風冷兼容散熱設計，效率達到世界一流水平。采用內置CPU集散式控制方式，工作穩定可靠。通過CE安規、電磁兼容標準認證，通過國家、行業產品型式檢驗。
　　

輸入電壓：323~475V，三相三線制

功率因數：≥0.92 模塊效率：≥94%

輸出直流電壓：176~286V  DC/220V

最大輸出電流：110%額定輸出電流

電流輸出限流特性：10~100%額定電流可調

穩壓精度：≤±0.5% 穩流精度：≤±0.5%

文波系數：≤0.05% 外形尺寸(高*寬*深)：288mm*139mm*467mm

整機重量：≤15kg 環境溫度：-10C~+40C

HD22010-3 充電模塊由三相無源 PFC 和 DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入輸出檢測

保護電路。

前級三相無源 PFC 電路由輸入 EMI 和三相無源 PFC 組成，用以實現交流輸入的整流濾波和輸入電流的校正，使輸入電

路的功率因素大于0.94，以滿足DL/T781-2001中三相諧波標準和GB/T 17794.2.2-2003中相關EMI、EMC標準。

后級的 DC/DC 變換器由 PWM 發生器控制前級 PFC 輸出的 DC 電壓、經過高頻變壓器輸出后再整流濾波輸出 DC 電壓

等電路組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。

輔助電源在輸入三相無源 PFC 之后，DC/DC 變換器之前，利用三相無源 PFC 的直流輸出，產生控制電路所需的各路電

源。

輸入檢測電路實現輸入過欠壓、缺相等檢測。DC/DC的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，

所有這些信號用以DC/DC的控制和保護。

HD22010-3主要功能
1．保護功能
1）輸入過/欠壓保護
模塊具有輸入過/欠壓保護功能。當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示
燈（黃色）亮。電壓恢復到335±10Vac～460±15Vac之間后，模塊自動恢復工作。
2）輸出過壓保護/欠壓告警
模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于325±5Vdc時，模塊保護，無直流輸出，保護指示燈（黃色）亮。
模塊不能自動恢復，必須將模塊斷電后重新上電。
當輸出電壓小于198±1Vdc 時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。
3）短路回縮
模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40％額定電流。短路因素排除后，模塊自動恢復正常輸出。
4）缺相保護
模塊具有缺相保護功能。當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出5A 電流。
5）過溫保護
模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃
色）亮，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。
6）原邊過流保護
異常狀態下模塊整流側出現過流，模塊保護。模塊不能自動恢復，必須將模塊斷電后重新上電。
2．其它功能
1）風扇溫度控制
模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。
2）故障顯示
模塊告警信息以故障代碼的形式在 LED 上實時的閃爍顯示。這時 LED 顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。
3）通信功能
模塊可以RS485方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的控制命令。

艾默生充電模塊故障代碼顯示含義

故障代碼  E31        E32       E33        E34        E36

代碼含義  輸出欠壓  模塊過溫  交流過欠壓  交流缺相  輸出過壓

　　
　　HD22010-3艾默生充電模塊使用注意事項
　　1.模塊均流
　　模塊出艾默生工廠前已經經過嚴格的均流調試，在HD22010-3模塊工作于自動狀態下，任何模塊設置為相同輸出電壓時，不需要作任何均流調整，模塊也不提供外部調整的器件。均流指的是連接到同一母線上的模塊均分負載。
　　如果發現模塊電壓嚴重不均流情況，采用排除的方法，將造成不均流的模塊更換。確認模塊是否均流損壞的方法如下：
徹底斷開HD22010-3模塊的均流電纜和通訊電纜，單獨開啟一個充電模塊。l　　
待HD22010-3充電模塊開啟以后，給充電模塊加額定負載1／3～2／3的額定電流。l　　
用萬用表的直流電壓檔測量充電模塊的均流母線的正負之間的電壓，對應的均流母線的電壓為0.6～1.2V左右。l　　
逐個檢查每個充電模塊在負載情況下的均流母線電壓，有電壓為正常，需要檢查均流母線是否連接好、均流線是否連接正確、充電模塊是否在自動工作狀態下，排除故障。如果負載狀態下測量無此電壓，則充電模塊的均流電路已經損壞。l　　
　　
　　2.模塊散熱
　　模塊采用風機冷卻方式，安裝于模塊前部的風機從模塊前方抽風吹向模塊后方，在設計模塊安裝時，需要進行模塊的散熱風道設計，即在安排模塊位置時，應該保證模塊前后散熱風道的暢通，模塊后方盡量少安裝溫度敏感部件，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。
　　
　　3.模塊熱插拔
　　HD22010-3模塊熱插拔的條件是模塊輸出端串接隔離二極管，防止母線上已經存在的電壓對模塊內未充電的大容量的電容充電，引起母線的瞬時短路和模塊內部部分電路的瞬時過載，嚴重時甚至毀壞設備。
　　正在工作中的模塊進行插拔時，必須有嚴格的時間間隔，原則是拔離的模塊的輸出電壓完全下降到0V，否則在重復插拔的過程中，將導致模塊的損壞。
　　
　　4.電壓調整
　　HD22010-3模塊在手動工作方式下，調整電壓由面板上的電位器控制。順時針調整電位器，輸出電壓升高。
　　在自動方式下，模塊電壓由監控模塊指令控制。
　　5.模塊電源控制
　　為了方便HD22010-3充電模塊的單個維護，模塊交流輸入應分別設置單獨的空氣開關，不應直接連接到交流母線上，推薦空開額定容量為6A.
