本保護板使用了日本精工磷酸鐵鋰可充電電池保護的IC；

& 特點：

(1) 針對各節電池的高精度電壓檢測功能；

(2) 3段過電流檢測功能；

(3) 通過MOS管可以控制電池的充放電;

(4) 寬工作溫度范圍 −40°C ~ +50°C；

(5) 低消耗電流。



& 產品的尺寸圖例：









& 技術參數：



序號	測試項目		標準
1	電壓	充電電壓	DC：18V  CC/CV
		單節均衡電壓
2	電流	單節均衡電流
		單節消耗電池（自耗）	≤8uA
		最大持續放電電流	8A
3	過充電保護	過充電檢測電壓	3.90-4.35V(可選）± 0.025 V
		過充電檢測延時時間	0.5S-1.5S
		過充電恢復電壓	滯后過充電檢測電壓0－0.2V
4	過放電保護	過放電檢測電壓	2.0－3.0V(可選）± 0.080 V
		過放電檢測延時時間	50-150ms
		過放電恢復電壓	滯后過放電檢測電壓0.2V－0.7V
5	過電流保護	過電流檢測電壓	150±25mv
		過電流檢測電流	12±1A
		過電流檢測延時時間	5ms-15ms
		恢復狀態	自動恢復
6	短路保護	檢測狀態	外部短路
		檢測延時時間	200-500us
		恢復狀態	自動恢復
7	內阻	保護線路（MOSPET）	≤8mΩ
8	溫度	工作溫度范圍	﹣40～+50℃
		儲存溫度范圍	﹣40～+125℃
9	尺寸（L*W*H）	50*16*3.5 MM







& 保護板的接線圖例：









& 焊接點說明：

· B+    接電池組正極；

· B1－ 接電池1與電池2中的接點；

· B2－ 接電池2與電池3中的接點；

· B3－ 不用接；

· B－   接電池組的負極；

· P+    接充/放電端正極（充電端/放電端共用）；

· P-     接充/放電端負極（充電端/放電端共用）。

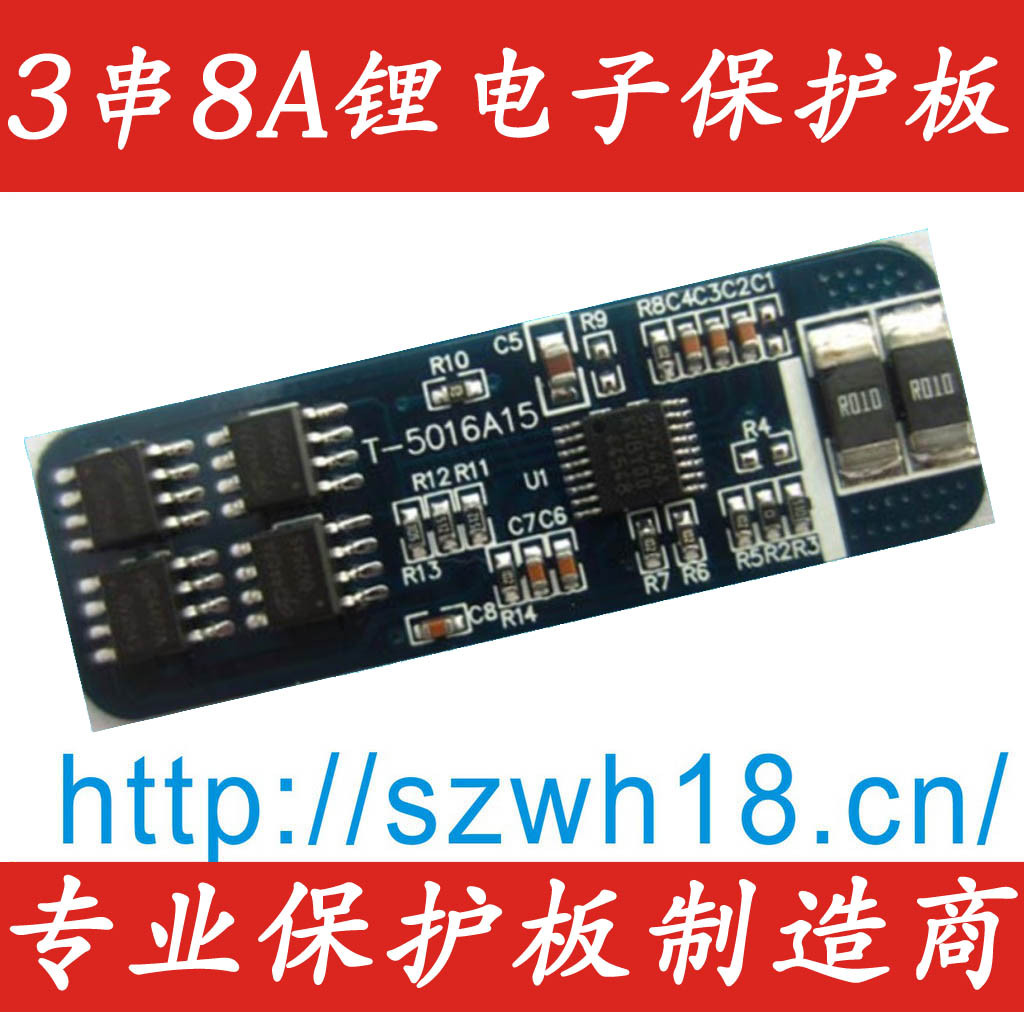

& 產品圖片:



& 用途：



·3串磷酸鐵鋰可充電電池組；





& 注意事項:

（1） 請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過規格書的容許功耗。
（2） 連接電池時有可能發生不能放電的情況。在這種情況下，連接充電器就可以恢復到正常工作狀態。
（3） 過充電電池和過放電電池混雜在一起的情況下變?yōu)檫^(guò)充電狀態與過放電狀態，都不可能進行充電和放電。
（4） 本保護板雖內置防靜電保護電路，但請不要對保護板施加超過保護電路性能的過大靜電。
（5） 使用本公司的保護板生產產品時，如因其產品中對該保護板的使用方法或產品的規格，或因出口國等原因，包含本保護板產品在內的制品發生專利糾紛時，本公司概不承擔相應責任。
