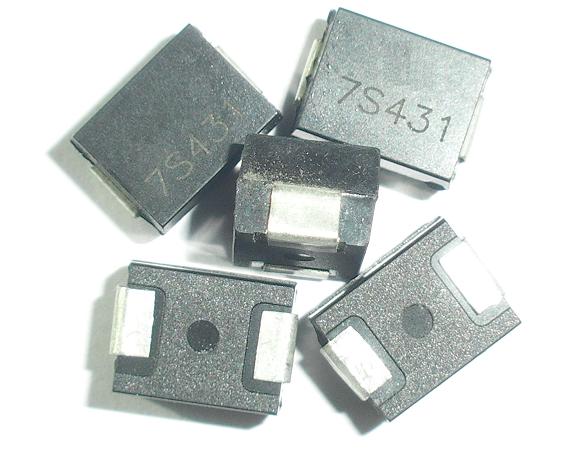

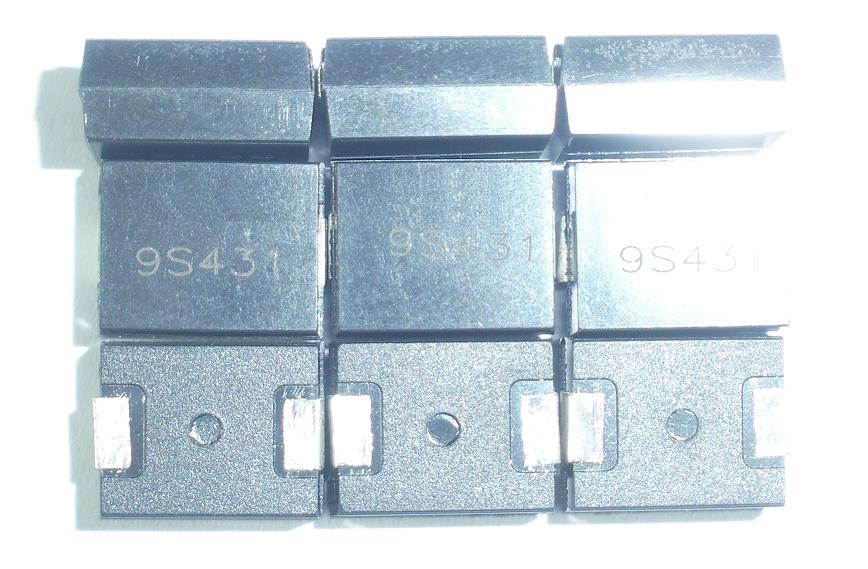

南京華巨電子是專門生產敏感元器件的，公司生產的片式壓敏電阻廣泛應用于手機，電腦，MP3等電子產品上，配套廠家有TCL,康佳，中興通訊，天馬微，同舟等IT廠商。并給一些大企業代工貼牌。華巨電子以其過硬的產品質量和強大的研發團隊，贏得了同行業的尊重和信賴。貼片壓敏電阻由于其體積小，越來越廣泛應用于一些手持設備和小型化的電子設備。

1.片式壓敏電阻應用范圍：
·保護元件和電路,防止在電源供應、控制和信號線產生的ESD
·為ICCMOS和MOSFET提供線上過壓保護。
·在許多領域中可代替表面貼裝TVS齊納二極管
·用于協助各種終端產品實現電磁兼容
2.貼片壓敏電阻具體應用：
·筆記本電腦、數碼相機、掌上電腦、手機、MP3、主板、路由器 、汽車電子、液晶模塊、網絡電話、麥克風耳機等

規格		電壓范圍	外形尺寸
英制	公制	V	L	W	H
3225	08CL	V1mA=180~270	8.00 ± 0.30	6.30 ±0.30	3.2 ± 0.30
		V1mA=360~560			4.5 ± 0.30
4032	10CL	V1mA=180~270	10.0 ± 0.30	8.00 ±0.30	3.2 ± 0.30
		V1mA=360~750			4.5 ± 0.30

4.焊盤尺寸：(mm)

　

規格		外形尺寸
英制	公制	A	B	C	L
3225	08CL	3.5	2.8	4.5	10.1
4032	10CL	3.5	2.8	6.5	10.1

5.SMD3225-SMD4032系列貼片壓敏電阻主要技術參數：

---

型號	工作電壓		壓敏電壓		最大限制電壓		流通量	最大能量	電容量
	Vac	Vdc	V1mA(V)		Vc(V)		IN(A)	Et(J)	CP(pF)
			Vb(V)		8/20μs	Ip(A)	8/20μs	10/1000μs	1KHz/1V
SMD3225H140NT	11	14	18	±10%	36	1	150	0.6	1750
SMD3225H180NT	14	18	22	±10%	43	1	150	0.7	1450
SMD3225H220NT	17	22	27	±10%	53	1	150	0.9	1200
SMD3225H260NT	20	26	33	±10%	65	1	150	1.1	980
SMD3225H310NT	25	31	39	±10%	77	1	150	1.2	850
SMD3225H380NT	30	38	47	±10%	93	1	150	1.5	720
SMD3225H450NT	35	45	56	±10%	110	1	150	1.8	620
SMD3225H560NT	40	56	68	±10%	135	1	150	2.2	520
SMD3225H650NT	50	65	82	±10%	135	5	400	2.5	300
SMD3225H850NT	60	85	100	±10%	165	5	400	3.0	250
SMD3225H101NT	75	100	120	±10%	200	5	400	4.0	210
SMD3225H121NT	95	125	150	±10%	250	5	400	6.0	135
SMD3225H151NT	115	150	180	±10%	300	5	400	6.5	110
SMD3225H171NT	130	170	205	±10%	340	5	400	7.0	100
SMD3225H181NT	140	180	220	±10%	360	5	400	7.5	95
SMD3225H201NT	150	200	240	±10%	395	5	400	9.0	90
SMD3225H221NT	175	225	270	±10%	455	5	400	9.5	75
SMD3225H301NT	230	300	360	±10%	595	5	400	10.0	60
SMD3225H321NT	250	320	390	±10%	650	5	400	11.0	55
SMD3225H351NT	275	350	430	±10%	710	5	400	13.0	50
SMD3225H381NT	300	385	470	±10%	775	5	400	15.0	45
SMD3225H411NT	320	410	510	±10%	845	5	400	16.5	40
SMD3225H451NT	350	450	560	±10%	930	5	400	18.0	35

華巨電子貼片壓敏電阻3223和4032與EPCOS替換對照表

---

華巨型號	EPCOS型號	EPCOS Ordering code
SMD3225H140NT	CU3225K11G2	B72650M0110K072
SMD3225H180NT	CU3225K14G2	B72650M0140K072
SMD3225H220NT	CU3225K17G2	B72650M0170K072
SMD3225H260NT	CU3225K20G2	B72650M0200K072
SMD3225H310NT	CU3225K25G2	B72650M0250K072
SMD3225H380NT	CU3225K30G2	B72650M0300K072
SMD3225H450NT	CU3225K35G2	B72650M0350K072
SMD3225H560NT	CU3225K40G2	B72650M0400K072
SMD3225H650NT	CU3225K50G2	B72650M0500K072
SMD3225H850NT	CU3225K60G2	B72650M0600K072
SMD3225H101NT	CU3225K75G2	B72650M0750K072
SMD3225H121NT	CU3225K95G2	B72650M0950K072
SMD3225H151NT	CU3225K115G2	B72650M0111K072
SMD3225H171NT	CU3225K130G2	B72650M0131K072
SMD3225H181NT	CU3225K140G2	B72650M0141K072
SMD3225H201NT	CU3225K150G2	B72650M0151K072
SMD3225H221NT	CU3225K175G2	B72650M0171K072
SMD3225H301NT	CU3225K230G2	B72650M0231K072
SMD3225H321NT	CU3225K250G2	B72650M0251K072
SMD3225H351NT	CU3225K275G2	B72650M0271K072
SMD3225H381NT	CU3225K300G2	B72650M0301K072
SMD3225H411NT	—	—
SMD3225H451NT	—	—
