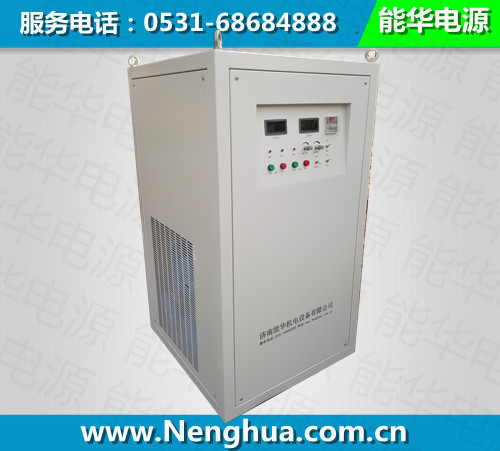

800V100A大功率高壓直流穩壓穩流開關電源
信息類型：跳蚤市場 所屬類別：開關電源(AC/DC)
地區城市：山東省 －濟南 更新時間：2015-6-5 15:54:36
聯 系 人： 高君悅 有效期限：2016-6-3 10:09:22
電子信箱：nenghua@lp1995.com 聯系電話：0531-68684888
地區城市：山東省 －濟南 更新時間：2015-6-5 15:54:36
聯 系 人： 高君悅 有效期限：2016-6-3 10:09:22
電子信箱：nenghua@lp1995.com 聯系電話：0531-68684888
詳細描述
一、產品介紹：
濟南能華生產的NHWY系列開關型直流穩壓穩流電源是一款高性能的直流電源供應器，內部采用PWM高頻開關電源工作原理，具備交、直流兼容輸入功能。采用進口IGBT模塊功率器件及全橋變換技術，具體高效能、高精度、高穩定性、小體積等特性，優化于線性電源和硅整流電源的高效率，產品可長時間運行可靠，過載能力強。別名：可調開關電源，可調直流穩壓電源，大功率直流穩壓電源，直流可調穩壓電源，直流電源供應器，大功率直流電源。
NHWY系列開關型直流穩壓穩流電源電壓電流值從零至額定值連續可調，恒壓恒流自動轉換，在額定范圍內任意選擇且限制保護點。電壓、電流同時 LED 數碼管顯示。產品具備完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命；過熱自動關機保護；輸出過壓、過流和短路保護。開機延時軟啟動，避免開機輸出電壓過沖。產品可多臺并串機，實現功率擴容。
目前NHWY系列開關型直流穩壓穩流電源廣泛應用于電力、工控、通信、科研、鐵路、汽車、船舶、蓄電池充電、航空航天、表面處理、電化學、新能源、電容器、電機、污水處理、電子產品生產檢測、LED照明、加熱、地質勘探、醫療等行業。國內已有眾多企業單位使用NHWY系列直流穩壓穩流電源用于產品測試和老化，另外眾多科研單位、軍工電子研究所、航空電器、有色金屬等單位，使用此電源進行高精度高強度電源供應下的科研工作，廣受好評。
目前NHWY系列開關型直流穩壓穩流電源廣泛應用于電力、工控、通信、科研、鐵路、汽車、船舶、蓄電池充電、航空航天、表面處理、電化學、新能源、電容器、電機、污水處理、電子產品生產檢測、LED照明、加熱、地質勘探、醫療等行業。國內已有眾多企業單位使用NHWY系列直流穩壓穩流電源用于產品測試和老化，另外眾多科研單位、軍工電子研究所、航空電器、有色金屬等單位，使用此電源進行高精度高強度電源供應下的科研工作，廣受好評。
二、性能特點：
1、顯示：輸出電壓電流LED顯示（可按客戶要求加裝LCD液晶顯示）；
2、外觀：采用臺式、塔式或19英寸標準化尺寸，可組合放置于各種工作臺面及機架；
3、優點：高頻PWM硬件調整軟開關控制技術使電源高效率，低噪聲，高可靠性、體積小、重量輕；
4、恒壓恒流：輸出CC/CV恒壓恒流自動切換，電壓電流值連續線性調節；
5、保護功能：過壓保護、過流保護、過溫保護、欠壓保護、過載保護；
6、短路特性：本機工作狀態下可長時間短路；
7、外接補償：本機可選外接補償，可降低因輸出回路較長造成的電壓壓降；
8、過壓保護值：輸出過壓保護值可調，保護后切斷輸出并鎖定，重新開機恢復；
9、電流預置功能：用戶可以在不接負載的情況下將負載實際需要的任何電流進行預置，當產品實際有電流輸出時，實際輸出最大電流可到預先設置值（選配））。
10、電壓預置功能：用戶可以在沒有輸出電壓的情況下將負載實際需要的任何電壓進行預置。當產品實際有電壓輸出時，實際輸出最大電壓可到預先設置值。（選配）
11、過壓預置功能：電源的過壓保護值可以在面板上進行預置，即按住面板上的過壓預置按鈕，調節過壓電位器，就能得到實際需要的過壓保護值。（選配）
12、通信功能：可選特殊數據接口，與其他設備數據連接控制，或與PLC連接。（選配）
13、遙控功能：可選0-5V、0-10V或4-20mA等PLC模擬信號控制電源的輸出電壓和電流；（選配）
可選5V電平開關機功能
14、取樣功能：可選輸出電壓和電流0-5V、0-10V或4-20mA等模擬電壓信號取樣；（選配）
15、定時功能：可選定時開關機功能、定時運行或循環允許；（選配）
三、主要應用：
1、電機類：電動車電機、電動車控制器、直流馬達測試?yán)匣{(diào)試等
2、電具類：LED/LCD測試及老化、節能燈泡測試及老化、燈具測試、鎢絲氣化等
3、汽車類：起動機、汽車空調、汽車電機控制器、車用燈光、點煙器、汽車影音測試及老化等
4、電子器件類：電容器、電阻、繼電器、晶體管、傳感器等
5、顯示器類：顯示屏、液器屏、觸摸屏、車載DVD、手機顯示器等
6、電化學類：電解、電鍍、陽極氧化、有色金屬、污水處理等
7、軍用航空類：飛機啟動維修、軍用設備的供電等
8、物探類：礦產石油設備的供電等
9、電源類：逆變器產品老化、變頻器的維修檢測等
10、電動工具類： 觸點老化、線包測試、斷路器脫扣試驗等
11、其他需要直流電源等。。。
四、工作原理：
交流輸入首先經過輸入濾波電路（輸入濾波器），再通過整流電路變換為直流，經過輸入緩沖電路（抑制電壓、電流浪涌電路）進入功率逆變電路，在此環節中加有輸入過壓、欠壓保護等電路，當交流輸入超出或低于額定輸入范圍時或輸入缺項時，關斷功率逆變電路。經過功率逆變電路后將直流電壓轉換為高頻交流電壓，該交流電壓通過變壓器隔離降壓后輸出低壓交流電壓，再經輸出高頻整流和濾波后輸出穩定的直流電壓給負載供電。主控控制電路通過采集輸入電壓、電流信號來調節逆變電路開關管工作狀態，輸出穩定的直流電壓；接收保護電路、電壓調節信號和恒流設定信號，實現對電源的保護及設定；輸出采集的輸出電壓、電流值和電源工作狀態信號提供給面板表頭和狀態指示燈進行顯示。
五、主要技術參數：
| 型號命名 | NHWY-***- ###(NHWY代表能華直流電源，***代表輸出電壓，###代表輸出電流） | |
| 交流輸入 | 15KW以下（單相110V±10%、220V±10%、或者三相380V±15%） 15KW以上（三相380V±15%） 頻率：50HZ、60HZ、400HZ任選 也可兼容直流輸入： 單相：AC220V(范圍176～264）V,頻率(45～450）Hz，對應DC(250～370）V； 三相：AC380V(范圍330～430）V,頻率50Hz，對應DC(450～600）V； | |
| 直流輸出 | 電壓（穩壓值CC）：（0- 100%額定值） V連續可調 （最高可達6000V） 電流（恒流值CV）：（0- 100%額定值） A連續可調 （最高可達5000A） | |
| 源電壓效應 | ≤0.2%有效值 | |
| 負載效應 | 穩壓精度：≤0.5%有效值（阻性負載） 恒流精度：≤0.5%有效值（阻性負載） | |
| 輸出紋波 | 穩壓狀態（CC）：≤0.3%+10mV（rms）（有效值） | |
| 穩流狀態（CV）：≤0.5%+10mA（rms）（有效值） | ||
| 輸出顯示 | 4位半數字表 精度 ：±1% +1個字 | |
| 顯示格式 00.00V-19.99V；000.0V-199.9V；0000V-1999V； | ||
| 電壓電流設定 | 多圈電位器、按鍵式、液晶觸摸屏（可選） | |
| 過壓保護 | 內置O.V.P保護，保護值為額定值+5%，保護后關閉輸出，重新開機解鎖 | |
| 過流保護 | 過載、短路、定電流輸出 | |
| 過熱保護 | 內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出，當過溫解除后，可以自動恢復輸出 | |
| 輸出極性 | 輸出正(＋)、負(－)可以任意接地(可加裝正負極手電或自動換向功能） | |
| 絕緣強度 |
輸入對殼AC2000V/1分鐘，漏電流小于10mA
輸入對輸出AC1500V/1分鐘，漏電流小于10mA | |
| 絕緣電阻 |
輸入對殼、輸入對輸出：DC1000V，大于100MΩ
輸出對殼：DC500V，大于100MΩ | |
| 散熱方式 | 強制風冷 | |
| 操作環境 | 室內使用設計，溫度： -5℃～50℃；濕度：10％～85％ RH | |
| 儲存環境 | 溫度：-20℃～70℃；濕度：10％～90％ RH | |
| 大氣壓力 | 70～106KPa（海拔2000m以下） | |
| 防護等級 | IP20 | |
| 平均無故障時間 | ≥50000H | |
| 效率 | >90%（滿載運行） | |
| 執行標準 | ||
| 選配 | 1、外控功能：可選2個0-5V、0-10V或4-20mA模擬PLC信號控制電源的輸出電壓和電流 2、取樣功能：輸出電壓和電流可取樣2個0-5V、0-10V或4-20mA模擬PLC信號 3、定時計時功能：可選定時計時循環開關機及工作； 4、遠端補償功能：可提供正負極外遠端取樣功能,以減少導線上的壓降 5、遙控開關機功能：可提供5V電平信號輸入口控制開關機 6、通信功能：可選RS485、RS232、GPIB、USB等數據接口，與計算機連接控制，通過監控軟件控制電源的工作狀態（1臺計算機可控制250臺電源） | |
