 nkk開關 nkk搖頭開關 系列M2
密封處理微型搖頭開關

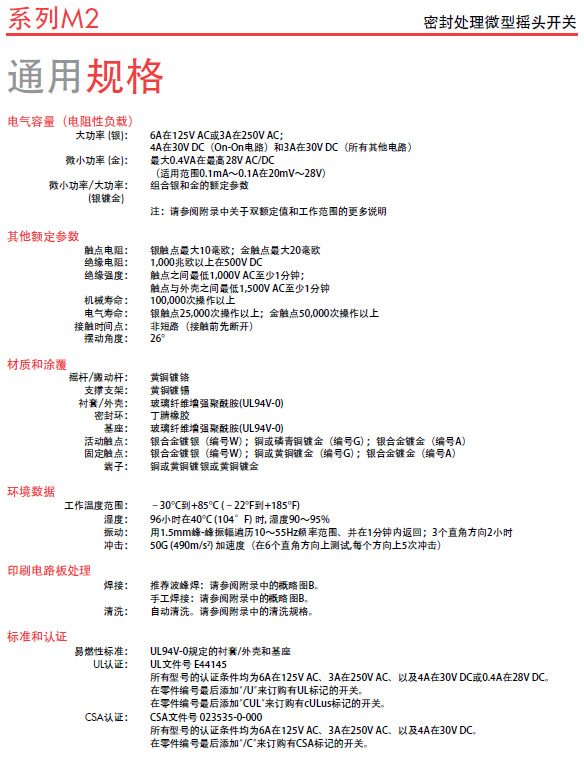

通用規格
電氣容量（電阻性負載）
大功率 (銀)： 6A在125V AC或3A在250V AC；
4A在30V DC（On-On電路）和3A在30V DC（所有其他電路）
微小功率 (金)： 最大0.4VA在最高28V AC/DC
（適用范圍0.1mA～0.1A在20mV～28V）
微小功率/大功率： 組合銀和金的額定參數
(銀鍍金)
注：請參閱附錄中關于雙額定值和工作范圍的更多說明
其他額定參數
觸點電阻： 銀觸點最大10毫歐；金觸點最大20毫歐
絕緣電阻： 1,000兆歐以上在500V DC
絕緣強度： 觸點之間最低1,000V AC至少1分鐘；
觸點與外殼之間最低1,500V AC至少1分鐘
機械壽命： 100,000次操作以上
電氣壽命： 銀觸點25,000次操作以上；金觸點50,000次操作以上
接觸時間點： 非短路（接觸前先斷開）
擺動角度： 26°
材質和涂覆
搖桿/搬動桿： 黃銅鍍鉻
支撐支架： 黃銅鍍錫
襯套/外殼： 玻璃纖維增強聚酰胺(UL94V-0)
密封環： 丁腈橡膠
基座： 玻璃纖維增強聚酰胺(UL94V-0)
活動觸點： 銀合金鍍銀（編號W）；銅或磷青銅鍍金（編號G）；銀合金鍍金（編號A）
固定觸點： 銀合金鍍銀（編號W）；銅或黃銅鍍金（編號G）；銀合金鍍金（編號A）
端子： 銅或黃銅鍍銀或黃銅鍍金
環境數據
工作溫度范圍： –30°C到+85°C (–22°F到+185°F)
濕度： 96小時在40°C (104°F) 時, 濕度90～95%
振動： 用1.5mm峰-峰振幅遍歷10～55Hz頻率范圍、并在1分鐘內返回；3個直角方向2小時
沖擊： 50G (490m/s2) 加速度（在6個直角方向上測試,每個方向上5次沖擊）
印刷電路板處理
焊接： 推薦波峰焊：請參閱附錄中的概略圖B。
手工焊接：請參閱附錄中的概略圖B。
清洗： 自動清洗。請參閱附錄中的清洗規格。
標準和認證
易燃性標準： UL94V-0規定的襯套/外殼和基座
UL認證： UL文件號 E44145
所有型號的認證條件均為6A在125V AC、3A在250V AC、以及4A在30V DC或0.4A在28V DC。
在零件編號最后添加“/U”來訂購有UL標記的開關。
在零件編號最后添加“CUL”來訂購有cULus標記的開關。
CSA認證： CSA文件號 023535-0-000
所有型號的認證條件均為6A在125V AC、3A在250V AC、以及4A在30V DC。
在零件編號最后添加“/C”來訂購有CSA標記的開關。

主要特點
抗干擾操作部設計可防止由于施加在搖桿上向下的力而導致的機械損壞。
襯套和外殼頂部的單體結構可防止清洗劑或其他液體的侵入。
環繞于并位于操作部襯套內部頂端的O型圈可防止液體侵入到開關機構。
上半部分和下半部分外殼采用超聲波焊接。這樣，可防止污染并允許自動焊接和清洗。
環氧樹脂密封端子可阻止熔融物、溶劑、以及其他污染物侵入。
有支架的型號具有彎邊插腳以確保印刷電路板可靠安裝并防止在自動焊接時發生移動。
微小功率和大功率容量兩種類型的開關可供選用以滿足不同應用的需求。
