效率描述

≥80%

穩定性描述

輸出紋波與噪音

≤1%

線性調整率

±0.5%

負載調整率

±0.5%

DC輸出電壓調整范圍

±10%（主路輸出）；多路輸出時，輔路隨主路同比變化

溫度系數

0.02-0.05

MTBF

≥100000 H（25 ℃測試條件下）

特點描述

寬交流電壓輸入范圍，抗電網電壓沖擊能力強

多重保護功能：短路保護、過載保護、過/欠壓保護、過溫保護、過流保護

內附浪涌電流抑制電路

內置高效WMI濾波器，紋波極小

105 ℃輸出電容器，壽命延長

安全性：按3C等國際標準進行安全性設計

型號

輸出功率W

主路輸出參數

輔路1輸出參數

輔路2輸出參數

輸出模式

標準值

最大值

電壓V

電流A

電壓V

電流A

電壓V

電流A

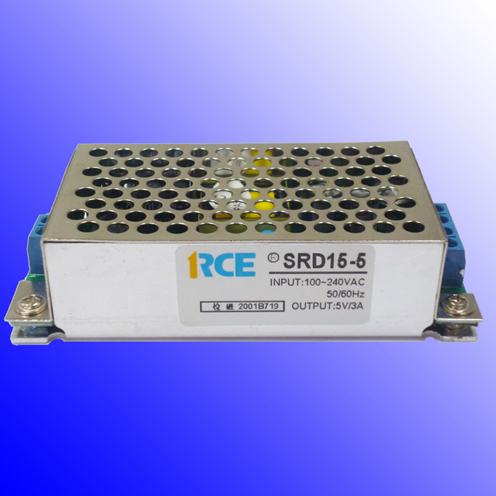

SRD15-5-M01-W

15

15

5

1.5

-5

1.5

/

/

雙路、共地輸出

SRD15-12-M01-W

15

14.4

12

0.6

-12

0.6

/

/

雙路、共地輸出

SRD15-15-M01-W

15

15

15

0.5

-15

0.5

/

/

雙路、共地輸出

SRD15-0512-M01-W

15

15

5

1.8

12

0.5

/

/

雙路、獨立輸出

SRD15-0515-M01-W

15

15

5

1.8

15

0.4

/

/

雙路、獨立輸出

SRD15-0524-M01-W

15

15.2

5

1.6

24

0.3

/

/

雙路、獨立輸出

項目名稱

內容說明

輸入?yún)��?shù)

輸入電壓

AC 176-264 V

工作頻率

47-63 HZ

環境參數

工作溫度

（-20）-85 ℃

工作濕度

10-90% RH

儲存溫度

（-25）-85 ℃

儲存濕度

5-95% RH，無冷凝

安規參數

安全規范

符合CCC、CE認證規范

耐壓

I/P-O/P：1500 VAC /5 S；I/P-FG：1500 VAC /5 S；O/P-FG：500 VAC /5 S

絕緣阻抗

I/P-O/P、I/P-FG、O/P-FG：≥50 MΩ/S （500 VDC，25 ℃，70% RH測試條件下）

電磁兼容發射

符合EN55015，EN55022（CISPR22）Class B；EN61000-3-2 Class C（≥50%負載）；EN61000-3-3

電磁兼容抗擾度

符合EN61000-4-2，3，4，5，6，8，11，EN61547，EN55024，B級輕工業標準（浪涌2KV）

其他參數

上升時間

50 S（典型值，滿載測試）

保持時間

20 S（典型值，滿載測試）

外形尺寸

100*45*25 mm（L*W*H）
