IIC-china：PI推出三款離線式LED照明參考設計

  　在IIC-china深圳站上，Power Integrations公司宣布推出三款全新的參考設計，以加快LED技術在照明領域的應用步伐。TinySwitch-III、TOPSwitch-GX和LinkSwitch-TN器件都是目前市場上體積最小、效率最高的功率轉換IC，它們不但性能高，而且還集成了多項功能。今天所發布的用于恒流LED照明驅動器的電路，其簡單的電路設計充分體現了PI器件的在設計和應用上的靈活性。

　　參考設計DI-173中所介紹的一款高效率LED驅動器電源電路，使用Power Integrations的TinySwitch-III離線式開關系列器件之一TNY279GN設計而成。該電路可以在高達75攝氏度的高環境溫度下工作， 并能滿足包括提議中的能源之星2.0、CEC 2008和EU CoC在內的多種能效標準的要求。14 W設計的LED驅動器可用于替換鹵素射燈，此外，由于LED燈的效率高，還可以用于替換普通照明應用中的60 W標準白熾燈泡。

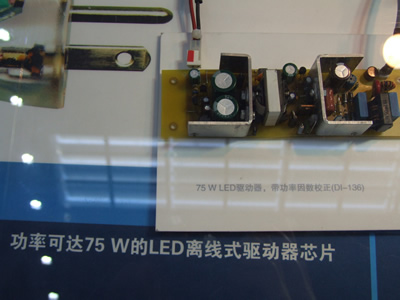

　　IIC上展出的DI－136，功率可達75W的LED離線式驅動器芯片

　　參考設計DI-172詳細介紹了一款高效恒流離線降壓式轉換器的電路設計，該轉換器能夠驅動最多由20個LED燈組成的長燈串，并提供130mA的恒流。該電路采用PI公司LinkSwitch-TN產品系列的離線式開關IC設計而成，使用元件數最少、能效極高。采用該電路的LED可用于替換家電中使用的燈泡，在普通LED照明應用中還可以對亮光進行調節。

　　參考設計DI-136介紹了一款適用于LED照明鎮流器、帶功率因數校正電路的75W高效單級反激式電源，它使用Power Integrations的TOPSwitch-GX系列器件TOP250YN設計而成。TOPSwitch-GX將高壓功率MOSFET、PWM控制器、故障自動保護功能及其它控制電路集成到了一個CMOS 硅片上，從而可降低系統成本，提高設計靈活性、性能及能效。該設計適用于基于LED的路燈鎮流器、霓虹燈替換以及高功率住宅或商用照明應用。

　　Power Integrations產品營銷經理Silvestro Fimiani表示：“隨著各國政府、企業和個人越來越關注減少能源浪費、努力符合節能法規要求和追求更為環保的生活方式，能效觀念開始深入人心，為世人所接受。照明行業面臨著發揮重要作用的絕佳機會，這些參考設計展示了設計師該如何充分運用LED照明技術的優勢，以及如何簡化和加快設計過程。”
