大型工業企業UPS解決方案(圖)
2005/10/31 17:38:22
艾迪森科技（青島）有限公司 供稿
方案1:LDC DP系列工業型UPS
艾迪森LDC數字化智能工業型超隔離在線式UPS,是針對大型工業企業特點而設計。

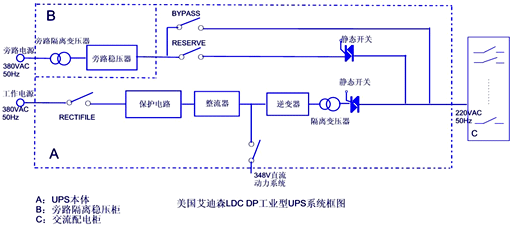

系統原理框圖
● 系統組成
※ UPS本體
包括: 整流器、逆變器、輸出隔離變壓器、靜態旁路開關、手動維修開關、控制單元、顯示單元等
※ 旁路隔離穩壓柜
包括：隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS技術特點
※ 整流器、充電器采用SCR設計, 轉換器、逆變器采用IGBT設計
※ 32位DSP數字控制技術
※ 可通過軟件程序進行參數控制
※ 快速充電設計
※ 高達0.85的輸入功率因數
※ 最多8臺的并聯冗余系統
※ 極高的整機效率
※ 低于15%的輸入電流畸變
※ 國際標準通訊協議
● UPS系統特點
※ 全內置設計
輸出隔離變壓器、手動、自動旁路全部設計在UPS主機內，無須外加或另外配置.
※ 全冗余設計
整流器、逆變器、靜態旁路等主要部件的控制電源,及主控板之微處理器、散熱風機全部采用雙套冗余運行,任何單點故障不會影響整機運行。
※ 全中文化顯示
大屏幕LCD液晶顯示、UPS監控軟件全部中文化顯示, 操作簡單明了。使管理人員操作無語言障礙,一學就會。
※ 全模塊化設計
即插即用功能性模塊化設計,維護維修容易,快速, 可大幅度的縮短保養時間。
※ 全數字化控制
使用DSP及IGBT等控制及開關組件：有效增加系統穩定度及提高機器效率.
※ 智能并聯熱備份
無須并機板, 只需一根通訊線, 兩臺主機即可并聯冗余運行.
※ 人性化的操控設計
無程序式的操控限制,操作簡單,不同于其他品牌的UPS有嚴格的操作程序限制。
※ 超寬輸入電壓
在滿載的情況下,輸入電壓非常寬300VAC~500VAC,因此,在大多數UPS要靠電池放電才能保證輸出電壓穩定的情況下,它們還能夠按正常的方式運行.
※ 智能監控及散熱風扇轉速控制：任何風扇的故障都可以在UPS面板或通過RS232接口監控到,風扇轉速能依負載狀況自動調整,延長風扇的使用壽命,減少噪聲。
※ 靜態開關切換時間極短,為無擾動切換.采用32位DSP數字控制技術,及電流型檢測方式,將切換時間降為0.
※ 資料記錄能力：每一個不正常狀況發生的資料及時間都會儲存在UPS里,因此用戶能夠清楚了解UPS發生的任何狀況,即使在沒有電源的情況下,儲存在UPS里的資料也不會被清掉。
※ 網絡管理系統支持：HP OpenView, SUN SunNet Manager,IBM NetView, Novell NMS, Accton AccView, MegaTec SNMPView, Other SNMP Compliant NMSs.
※ 智能通訊接口：一個RS232串口，四個RS485串口，一組干接點，可進行多種方式通訊。同時接駁SNMP裝置，實現遠程網絡管理。
方案2:LDC MP系列工業型UPS
艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入，提供安全、可靠、智能的供電系統。
系統原理框圖
● 系統組成
※ UPS本體
包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
包括：手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
※ 采用獨特并聯技術，可實現多臺并聯
※ 交流輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
※ 中文液晶LCD顯示（可選）
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
艾迪森LDC數字化智能工業型超隔離在線式UPS,是針對大型工業企業特點而設計。
系統原理框圖
● 系統組成
※ UPS本體
包括: 整流器、逆變器、輸出隔離變壓器、靜態旁路開關、手動維修開關、控制單元、顯示單元等
※ 旁路隔離穩壓柜
包括：隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS技術特點
※ 整流器、充電器采用SCR設計, 轉換器、逆變器采用IGBT設計
※ 32位DSP數字控制技術
※ 可通過軟件程序進行參數控制
※ 快速充電設計
※ 高達0.85的輸入功率因數
※ 最多8臺的并聯冗余系統
※ 極高的整機效率
※ 低于15%的輸入電流畸變
※ 國際標準通訊協議
● UPS系統特點
※ 全內置設計
輸出隔離變壓器、手動、自動旁路全部設計在UPS主機內，無須外加或另外配置.
※ 全冗余設計
整流器、逆變器、靜態旁路等主要部件的控制電源,及主控板之微處理器、散熱風機全部采用雙套冗余運行,任何單點故障不會影響整機運行。
※ 全中文化顯示
大屏幕LCD液晶顯示、UPS監控軟件全部中文化顯示, 操作簡單明了。使管理人員操作無語言障礙,一學就會。
※ 全模塊化設計
即插即用功能性模塊化設計,維護維修容易,快速, 可大幅度的縮短保養時間。
※ 全數字化控制
使用DSP及IGBT等控制及開關組件：有效增加系統穩定度及提高機器效率.
※ 智能并聯熱備份
無須并機板, 只需一根通訊線, 兩臺主機即可并聯冗余運行.
※ 人性化的操控設計
無程序式的操控限制,操作簡單,不同于其他品牌的UPS有嚴格的操作程序限制。
※ 超寬輸入電壓
在滿載的情況下,輸入電壓非常寬300VAC~500VAC,因此,在大多數UPS要靠電池放電才能保證輸出電壓穩定的情況下,它們還能夠按正常的方式運行.
※ 智能監控及散熱風扇轉速控制：任何風扇的故障都可以在UPS面板或通過RS232接口監控到,風扇轉速能依負載狀況自動調整,延長風扇的使用壽命,減少噪聲。
※ 靜態開關切換時間極短,為無擾動切換.采用32位DSP數字控制技術,及電流型檢測方式,將切換時間降為0.
※ 資料記錄能力：每一個不正常狀況發生的資料及時間都會儲存在UPS里,因此用戶能夠清楚了解UPS發生的任何狀況,即使在沒有電源的情況下,儲存在UPS里的資料也不會被清掉。
※ 網絡管理系統支持：HP OpenView, SUN SunNet Manager,IBM NetView, Novell NMS, Accton AccView, MegaTec SNMPView, Other SNMP Compliant NMSs.
※ 智能通訊接口：一個RS232串口，四個RS485串口，一組干接點，可進行多種方式通訊。同時接駁SNMP裝置，實現遠程網絡管理。
方案2:LDC MP系列工業型UPS
艾迪森LDC MP系列針對工業企業專用UPS/逆變器。采用交直流雙路輸入，提供安全、可靠、智能的供電系統。
系統原理框圖
● 系統組成
※ UPS本體
包括: 輸出隔離變壓器、整流器、逆變器、靜態旁路開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
包括：手動維修開關、隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
※ 采用獨特并聯技術，可實現多臺并聯
※ 交流輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
※ 中文液晶LCD顯示（可選）
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
