變電站用UPS/逆變器解決方案(圖)
2005/10/31 17:42:03
艾迪森科技（青島）有限公司 供稿
方案1:LDC MP系列電力專用工業型UPS/逆變器
艾迪森LDC MP系列針對中國發電廠、變電站設計之電力專用UPS/逆變器。采用交直流雙路輸入，無須另購電池組設計的電源解決方案，不但成本低，效率高，而且維護管理容易，提供安全、可靠、智能的供電系統。
系統原理框圖
● 系統組成
※ UPS本體
包括: 輸入隔離變壓器、輸出隔離變壓器、整流器、逆變器、靜態旁路開關、手動維修開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
包括：隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
※ 采用獨特并聯技術，可實現多臺并聯
※ 交流輸入、輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
※ 中文液晶LCD顯示（可選）
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
方案2:LDC MPR系列變電站專用模塊化N+1并聯冗余UPS/逆變器
艾迪森LDC MPR系列針對中國無人值守變電站設計之模塊化電力專用UPS/INVERTER。采用多模塊直接并聯的設計理念，有效的提高了系統的安全性、可靠性、可維修性。同時，采用交直流雙路輸入，直流直接取自電力系統公用直流系統，不但成本低，效率高，而且維修管理容易。

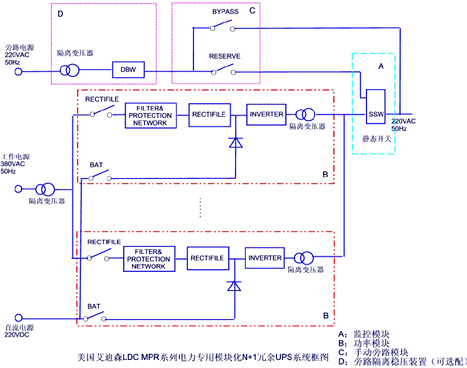

系統原理框圖
● 標準配置
※ UPS功率模塊
標準19英寸機架式設計，容量：1、2、3、4、5、6KVA。
包括: 整流器、逆變器、輸出隔離變壓器、直流隔離二極管、主控單元、顯示單元等
※ 監控模塊
標準19英寸機架式設計，可同時監控8臺功率模塊并聯運行。
包括：監控單元、顯示單元、靜態切換開關、接口界面等
※ 標準機柜
按電力標準設計，可根據用戶要求定制。
包括：柜體、接線端子排、模塊拔插端子、散熱風機等
● 可選配置
1、MODBUS通訊接口
2、手動旁路模塊
3、標準8路配電模塊
4、旁路隔離穩壓柜
5、輸入隔離變壓器
● UPS功率模塊特點
MPR系列每個模塊即為一臺完整的電力專用UPS，可獨立使用
※ 針對中國電網環境的專業設計，特別寬的輸入電壓范圍220VAC±25%及輸入頻率范圍45Hz~65Hz,可在長期較惡劣的電網環境中使用，避免電池放電頻繁失效。
※ 輸入輸出雙隔離變壓器設計，輸入、直流、輸出三端完全電氣隔離，過載能力、抗干擾能力極強。
※ 采用數字控制技術及IGBT組件，大幅提高系統的可靠性
※ 兩段式鎖相回路自動跟蹤與電動機完全兼容
※ 特殊五段過載保護，更適用于各種類型的負載
※ LCD大屏幕英文液晶顯示（中文液晶顯示可選）
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，模塊皆能自動退出并聯系統
※ 超強的遠程管理功能
● 技術特性
1、每個模塊容量為1、2、3、4、5、6KVA，可直接并聯8臺
2、每個模塊的直流輸入電壓：110V、220V、48V或按用戶要求定制
3、系統可接受兩路不同的交流電源輸入：工作電源、旁路電源
4、可作N+1冗余運行，或增容運行，最大容量為48KVA
5、提供RS232接口，隨機攜帶開放的通訊協議及監控軟件。可選擇RS485接口，可提供標準協議，如MODBUS、IEC等
6、提供6路干接點輸出供自動化系統使用：UPS整機故障、旁路交流異常、電池電源電壓異常、過載、總輸出異常、模塊故障。亦可選擇其他接點類型
7、提供大屏幕LCD英文液晶顯示，可選擇中文液晶顯示
● 系統特點
本系統除具有傳統UPS一切特點外，在技術和性能上，還具有如下特點：
※ 模塊組合化：以1~6KVA功率模塊為一單元可直接并聯8臺。
※ 靈活性：可以根據實際需求，靈活的增加或減小UPS容量。
※ 冗余性：可根據實際需要做N+X冗余，最大限度的提高系統可靠性。
※ 熱備份拔插功能：任何情況下無須關閉UPS就可以輕松更換模塊，即使是在電池供電時或維修、保養以及容量升級也能不間斷保護您的設備。
艾迪森LDC MP系列針對中國發電廠、變電站設計之電力專用UPS/逆變器。采用交直流雙路輸入，無須另購電池組設計的電源解決方案，不但成本低，效率高，而且維護管理容易，提供安全、可靠、智能的供電系統。
系統原理框圖
● 系統組成
※ UPS本體
包括: 輸入隔離變壓器、輸出隔離變壓器、整流器、逆變器、靜態旁路開關、手動維修開關、直流隔離二極管、控制單元、顯示單元等
※ 旁路隔離穩壓柜（選配）
包括：隔離變壓器、穩壓調壓器、控制儀表等
※ 配電柜
根據設計院要求定制
● UPS系統特點
※ 采用DSP控制技術及IGBT組件，大幅提高系統的可靠性
※ 采用獨特并聯技術，可實現多臺并聯
※ 交流輸入、輸出、旁路超級隔離
※ 過載能力、抗干擾能力強
※ 超寬交流輸入電壓范圍145V~315VAC
※ 超寬交流輸入頻率范圍45Hz~65Hz
※ 兩段式鎖相回路自動跟蹤與發電機完全兼容
※ 特殊五段過載保護及定功率設計，更適用于各種類型的負載
※ 中文液晶LCD顯示（可選）
※ 開機無浪涌電流
※ 24小時遠程自動叫修服務
※ 單一控制PC板設計，即提高了整機的可靠性，更便于機器的維修
※ 人性化的操控設計，使用安全方便，即使不按程序開機也不會造成UPS損壞
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，系統皆能自動關機
※ 智能通訊接口RS232，SNMP及干接點通訊方式可選
●UPSilon2000監控軟件
功能強大的智能通訊管理軟件UPSilon2000，使MP真正實現了多用途的通訊和監測。
※MP提供多種監測方式，包括一個RS232，及可選擇的SNMP網絡適配器，與UPSilon2000監控軟件共同組成智能化UPS供電系統。
※提供三種接點信號可供用戶自動化設備配合使用，對UPS故障、市電停電、電池低電壓進行遠程報警。
※數據圖形顯示UPS輸出/輸入電壓、頻率、負載、溫度及電池容量等資料的即時狀態。
※選配SNMP Adapter，可透過局域網或國際網絡進行遠端監控UPS，讓使用者可以不受空間的限制，更有效的管理電力。
※當UPS處于非正常狀態時，除精確的自動安全存檔、安全關機外，更增加多方位的自動警報傳送功能，包括自動傳呼、E-mail、呼叫手機等，在第一時間內，進行必要的應變處理。
※支援作業系統：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持網絡管理平臺：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
方案2:LDC MPR系列變電站專用模塊化N+1并聯冗余UPS/逆變器
艾迪森LDC MPR系列針對中國無人值守變電站設計之模塊化電力專用UPS/INVERTER。采用多模塊直接并聯的設計理念，有效的提高了系統的安全性、可靠性、可維修性。同時，采用交直流雙路輸入，直流直接取自電力系統公用直流系統，不但成本低，效率高，而且維修管理容易。
系統原理框圖
● 標準配置
※ UPS功率模塊
標準19英寸機架式設計，容量：1、2、3、4、5、6KVA。
包括: 整流器、逆變器、輸出隔離變壓器、直流隔離二極管、主控單元、顯示單元等
※ 監控模塊
標準19英寸機架式設計，可同時監控8臺功率模塊并聯運行。
包括：監控單元、顯示單元、靜態切換開關、接口界面等
※ 標準機柜
按電力標準設計，可根據用戶要求定制。
包括：柜體、接線端子排、模塊拔插端子、散熱風機等
● 可選配置
1、MODBUS通訊接口
2、手動旁路模塊
3、標準8路配電模塊
4、旁路隔離穩壓柜
5、輸入隔離變壓器
● UPS功率模塊特點
MPR系列每個模塊即為一臺完整的電力專用UPS，可獨立使用
※ 針對中國電網環境的專業設計，特別寬的輸入電壓范圍220VAC±25%及輸入頻率范圍45Hz~65Hz,可在長期較惡劣的電網環境中使用，避免電池放電頻繁失效。
※ 輸入輸出雙隔離變壓器設計，輸入、直流、輸出三端完全電氣隔離，過載能力、抗干擾能力極強。
※ 采用數字控制技術及IGBT組件，大幅提高系統的可靠性
※ 兩段式鎖相回路自動跟蹤與電動機完全兼容
※ 特殊五段過載保護，更適用于各種類型的負載
※ LCD大屏幕英文液晶顯示（中文液晶顯示可選）
※ 完善的保護功能：過載、過溫、輸出短路、電池低電壓、電池高電壓，模塊皆能自動退出并聯系統
※ 超強的遠程管理功能
● 技術特性
1、每個模塊容量為1、2、3、4、5、6KVA，可直接并聯8臺
2、每個模塊的直流輸入電壓：110V、220V、48V或按用戶要求定制
3、系統可接受兩路不同的交流電源輸入：工作電源、旁路電源
4、可作N+1冗余運行，或增容運行，最大容量為48KVA
5、提供RS232接口，隨機攜帶開放的通訊協議及監控軟件。可選擇RS485接口，可提供標準協議，如MODBUS、IEC等
6、提供6路干接點輸出供自動化系統使用：UPS整機故障、旁路交流異常、電池電源電壓異常、過載、總輸出異常、模塊故障。亦可選擇其他接點類型
7、提供大屏幕LCD英文液晶顯示，可選擇中文液晶顯示
● 系統特點
本系統除具有傳統UPS一切特點外，在技術和性能上，還具有如下特點：
※ 模塊組合化：以1~6KVA功率模塊為一單元可直接并聯8臺。
※ 靈活性：可以根據實際需求，靈活的增加或減小UPS容量。
※ 冗余性：可根據實際需要做N+X冗余，最大限度的提高系統可靠性。
※ 熱備份拔插功能：任何情況下無須關閉UPS就可以輕松更換模塊，即使是在電池供電時或維修、保養以及容量升級也能不間斷保護您的設備。
