Catalyst推出雙模式切換電感式LED驅動器(圖)

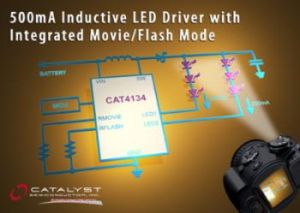

　　Catalyst半導體公司日前宣布為攝像/閃光模式的應用推出大功率、500mA的電感升壓式LED驅動器。這款CAT4134芯片集成了完整的攝像/閃光切換功能，讓設計師能通過單一電阻精確設定所需的閃光和攝像模式，將外圍元件的需求降至最低。CAT4134最多可驅動6顆白光/彩色LED，為工業視頻照明、數碼相機、閃光燈、LCD背光和其它大功率LED應用提供了高效而簡化的設計。

　　據介紹，這款新型電感式升壓LED驅動器包含匹配的雙輸出通道，最大輸出電流可高達500mA，輸出電流的大小可通過RSET或RFLASH電阻來控制。當Flash輸入腳為低電平的時候(攝像模式)，LED電流由RSET決定；當Flash輸入腳為高電平的時候(閃光模式)，LED電流由RFLASH電阻決定。每個通道以恒流方式驅動串接的一至三個白光LED的亮度。CAT4134可支持低至3V的輸入電壓，適合應用在鋰電池供電的產品中。

　　高頻及低噪聲的操作使CAT4134可以用小型的電感和陶瓷電容器而仍能夠保持良好的效率(高達85%)，適合對空間和功耗有著苛刻要求的應用。

　　通過設定shut-down引腳可使CAT4134進入”零電流”的靜態模式，這可進一步減少電池消耗。此外，CAT4134的軟啟動控制和電流限制功能可以提供短路和過熱保護。特定的過壓保護(OVP)引腳能讓用戶設定輸出端口的最大輸出電壓。


CAT4134產品特性包括：
·攝像和閃光模式操作
·完全整合并可調節的攝像/閃光LED驅動電流
·輸出通道可驅動2、3、4或6個LED燈
·LED大電流驅動(最大值為每通道250mA)
·電源效率高達85%
·12引腳TDFN 3mm×3mm封裝

　　CAT4134采用3mm×3mm微型、12引腳、TDFN封裝、其引腳為無鉛啞面錫(Matte Tin)工藝，符合RoHS要求。訂貨代號為CAT4134HV2。10,000片的售價為0.88美元/片，樣片和評估板現已開始供應。量產交貨時間為收到訂單后的6～8周。　
