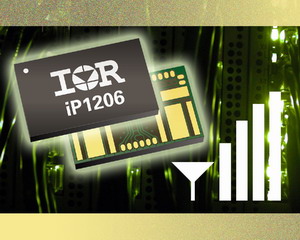

國際整流器公司 (International Rectifier) 推出新產品iP1206，為包括電信及網絡設備在內的同步降壓式應用提供了全面優化解決方案。
iP1206是iPOWIR集成電源轉換級產品系列的最新產品，適用于高達30A 的兩相單路輸出應用或高達 15A 的雙獨立輸出。兩種選擇均采用了同步 180° 異相操作，可減少輸入電流紋波和輸入電壓紋波。該器件由優化功率級和全功能脈寬調制 (PWM) 控制 IC 組成，可實現高功率密度。
IR 亞太區高級銷售總裁曾海邦表示：“iP1206 如其它 iPOWIR 產品一樣設計簡單，并可輕松復制各種電壓和電流軌，因?yàn)樗嘘P(guān)鍵元件都已經集成在一起，只要增加幾個外部無源元件便可完成一個完整的負載點 (POL) 方案。”
新產品的功能包括每通道高達 600kHz 的開關頻率、無損耗電流限制、過壓及過溫保護、前置偏壓起動、外部同步、輸出電壓跟蹤和排序。
產品基本規格如下：
|
元件編號 |
封裝 |
最高/最低輸入電壓 (V) |
輸出電壓 (V) |
每通道最大IOUT |
在兩相模式下最大IOUT |
頻率 |
|
iP1206PBF |
LGA |
7.5-14.5 |
0.8-5.5 |
15A |
30A |
最高600kHz |
此外，可供使用的設計工具包括網絡化 iP1206 Spice 電路仿真及每通道 15A 的雙輸出同步降壓式轉換器參考設計 IRDCiP1206-B 。
