萊姆電子推出用于絕緣電流測量的Minisens ASIC 傳感器

中國北京，2007年12月7日——北京萊姆電子今天宣布，推出一款微型集成電路傳感器－Minisens ，用于高達 100 kHz 的 AC 與 DC 絕緣電流測量。這種新元件提供無插入損耗的完全絕緣（無需光耦）和高靈敏度（每安培初級電流 20 mV 到 200 mV）。它可以作為一個 SMD 器件直接安裝在印刷電路板上，降低制造成本。

    Minisens 在一個混合信號 ASIC 中集成了霍爾效應傳感器和一個磁選機（magnetic concentrator），無需附加的磁芯就可以作直接的電流測量。由于采用無接觸式測量，電流不需要流過器件，因此可測的電流水平幾乎不受限制。唯一的限制因素是初級導體的熱容量。電流的載體可以是 Minisens 所在 PCB 上的一根走線（或多根走線），也可以是 IC 上、下的一根電纜或總線。初級導體有無限的設計可能性，可以測量到 70A 甚至更高的電流。

   片上的非易失存儲器可以用于配置 ASIC 的許多參數：傳感器增益、偏移、極性、溫漂和增益算法（與 VDD 成正比或與 VDD 無關）的調整。有兩種輸出：一種帶濾波，以限制噪聲帶寬；另一種不帶濾波，響應時間小于 3 微秒。

    通過 PCB 設計可以增加電氣絕緣等級和輸出靈敏度。例如，IC 對側的一根初級走線有最佳的絕緣；而相同面上的一根走線有最高的靈敏度。它作為標準 PCB 裝配工藝的部件安裝，使制造成本降至最低。

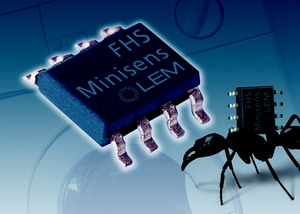

    Minisens 采用單 5V 電源。為減少功耗，用可選輸入端能將 Minisens 切換到等待模式。傳感器采用 CMOS 工藝制造，SO-8 IC 封裝。

    不同的 IC 結構以及靈活的 PCB 設計相結合，造就了這一功能強大但價格合理的電流傳感器方案。絕緣電流的測量應用廣泛，為白色家電、空調等以往無法觸及的領域開辟了機會。Minisens 亦將能夠?qū)崿F(xiàn)增強的電機控制以獲得節能效果，而以往采用的都是分流器等其它方法。
