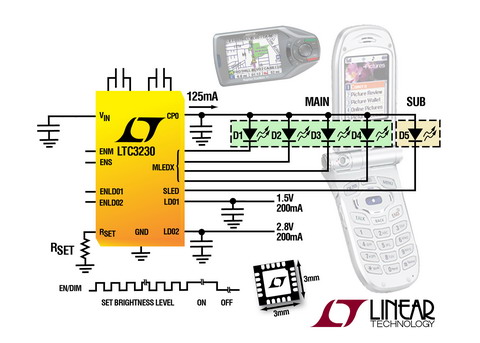

凌力爾特公司（Linear Technology Corporation）推出具有兩個 LDO 穩壓器的集成式白光 LED 驅動器 LTC3230，該器件在便攜式電子產品中用于驅動主和副 LED 顯示屏和提供低壓系統電源軌，并采用了緊湊型 3mm x 3mm QFN 封裝。LTC3230 驅動多達 5 個 25mA LED 電流源，提供 125mA 的總輸出電流，集成了兩個 200mA LDO ，具有單獨的使能引腳以及分別低至 1.2V 和 1.8V 的引腳可選輸出電壓。LTC3230 的 2.7V 至 5.5V輸入電壓范圍已經為單節鋰離子/聚合物應用而優化。用鋰離子電池（標稱值為 3.6V）驅動時，效率達到 91%，靜態電流僅為 400uA，最大限度地延長了電池工作時間。LTC3230 僅需要 6 個小型電容器和一個電阻器就可組成纖巧扁平（封裝占板面積 <9mm2，高度為 0.75mm）的解決方案。
LTC3230 的 900kHz、高效率多模式 1x/1.5x/2x 充電泵以低噪聲恒定頻率工作，自動基于 VIN 和 LED 正向電壓情況優化效率。該器件在 1x 模式中上電，并在任一被使能的 LED 電流源接近壓降狀態時自動切換至升壓模式 (1.5x) 。隨后的壓降將把該器件切換至 2x 模式。主/副顯示屏的最大電流用單個電阻器設置。LED 電流用精確的內部電流源控制，所有顯示屏的亮度、調光和 ON/OFF 控制都通過簡單的單線接口實現。
LTC3230 有 32 個亮度級用于主和副顯示屏。內部電路防止在啟動和模式切換時出現浪涌電流和過大的輸入噪聲。內部電路防止啟動和模式切換時出現浪涌電流和過大的輸入噪聲。器件還具有熱限制和開路/短路 LED 保護。
LTC3230EUD 采用 20 引線 QFN（3mm x 3mm）封裝，現已供貨。以 1,000 片為單位批量購買，每片起價為 1.55 美元。
性能概要：
• 高達 91% 的效率，無電感器
• 多模式、自動切換 1x/1.5x/2x 充電泵
• 高達 125mA 的總輸出電流
• 5 個 25mA 電流源可用作主（4）和副（1）LED 驅動器
• LED ON/OFF、亮度級可用單線接口配置
• 32:1 線性 LED 亮度控制
• 兩個 200mA 線性穩壓器具有引腳可選的輸出電壓
• 低噪聲、恒定頻率工作
• 內部軟啟動限制在啟動和模式切換時的浪涌電流
• 熱限制和開路/短路 LED 保護
• 2.7V 至 5.5V 輸入電壓范圍
• 3mm x 3mm x 0.75mm QFN-20 封裝
