凌力爾特大功率雙輸出多相降壓型 DC/DC 控制器

LTC3811具差分輸出電壓采樣、跟蹤和 PLL

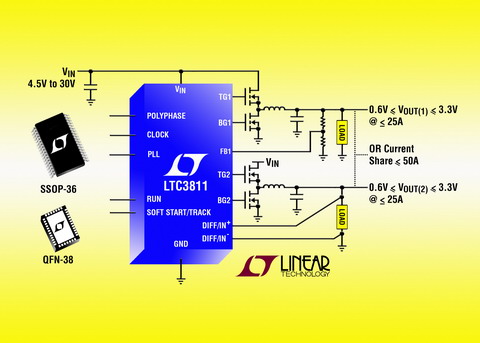

    凌力爾特公司（Linear Technology Corporation）推出具有多相工作、差分輸出電壓采樣和集成式鎖相環（PLL）同步功能的雙輸出同步降壓型 DC/DC 控制器 LTC3811。就大電流應用（高達 200A）而言，多達 12 個相位可以并聯和采用不同相的時鐘，以最大限度地降低輸入和輸出濾波要求。差分放大器提供了真正的輸出電壓遠端采樣, 因而能夠在由于通孔、走線和互連線而產生IR損耗的場合實現高準確度的穩壓。應用包括大電流 ASIC 電源、電源分布式總線、大功率音頻放大器和網絡服務器。

    LTC3811 全部采用 N 溝道 MOSFET、用 4.5V 至 30V 的輸入電壓工作，為 0.6V至 3.3V 的低輸出電壓而優化。內置 0.9Ω 強大的柵極驅動器最大限度地降低了 MOSFET 的開關損耗，就電流非常大的應用而言，允許多個 MOSFET 并聯使用。工作頻率可以設置在250kHz至750kHz的范圍內，也可利用內部鎖相環（PLL）使之同步至一個外部時鐘（范圍為150kHz至900kHz）。LTC3811 采用峰值電流模式控制，具有 65ns 的最短接通時間，幾乎實時就可響應瞬態事件。另外，LTC3811 的限流采樣門限從 24mV 至 85mV 可編程，允許使用輸出電感器壓降 DCR 采樣或使用分立采樣電阻。在這兩種情況下，限流值都是用戶可編程的，確保在輸出電流最大時實現最佳系統效率和卓越的控制。

    LTC3811的V_REF準確度在 -40°C 至 85°C 的工作溫度范圍內達到了業界最佳的 ±0.5% 。跟蹤和排序功能實現了多個電源上電和斷電的優化。其它特點包括一個用于IC電源和柵極驅動的內置 LDO、可編程軟起動、兩個電源良好信號和外部V_CC 控制 (在選擇外部電壓給芯片供電時使用)。

    LTC3811 采用 36 引線 SSOP 或 38 引線 5mm x 7mm QFN 封裝。以 1,000 片為單位批量購買，每片起價為 3.75 美元。

性能概要：
·多相工作 ── 多達 12 個相
·大電流 ── 高達 200A
·4.5V 至 30V 的寬輸入電壓范圍
·雙輸出為 0.6V 至 3.3V 的低壓而優化
·250kHz 至 750kHz 的可編程固定工作頻率
·用鎖相環（PLL）可同步至 150kHz 至 900kHz
·用于遠端輸出電壓采樣的真正差分放大器
·在 -40oC 至 85oC 的工作溫度范圍內實現 ±0.50%、0.6V 的 VREF 準確度
·上電/斷電跟蹤和排序
·峰值電流模式控制
·可選 DCR 或電流采樣電阻
·可編程的限流值
