臺達UPS在中小企業中的創新應用方案

作者：中達電通股份有限公司UPS產品處  張彥和
        在一些大型企事業單位的機房中，因重要的用電設備較多，所以需要的UPS容量也相對比較大， UPS廠商由此各顯神通，借助多功能的產品、各式各樣的方案來搶占這部分市場，像串聯熱備份、n+1并聯冗余、雙母線等安裝方案都應運而生，基本上也滿足了這些客戶的需求。而一些中小型企事業單位，如銀行的營業網點、高速公路收費站、中小型工廠、醫院、賓館、學校、縣級及其以下政府部門等，他們的機房用電量比較小，因此一般用5~10KVA的UPS設備就夠了。而且，雖然機房的用電設備也很重要，但由于該功率段的UPS功能有限，無法實現一些復雜的安裝方案，只能采用簡單的單機運行方式，以至于一些機房常因電源設備故障而引發問題，給這些單位造成了直接或者間接的經濟損失。
        隨著生活節奏的加快、人們經濟意識的加強、各行業用戶間的競爭日益加劇，用戶們越來越不能容忍由于電源設備故障而帶來的直接經濟損失、客戶投訴、在競爭中失利等問題的發生，事實證明，UPS單機運行方案已不能滿足這些中小型單位的實際需要。
        中小型企業用戶對UPS的需求
        綜合分析一下中小型企事業單位對UPS的需求，主要有以下幾點：
        1、安全可靠、可用度高。中小型單位的機房設備功率雖小，但也很重要。如銀行營業網點的電源出現故障，可能會面臨資料丟失、報警系統失靈、柜臺營業中斷等問題；高速公路收費站的電源出現故障，可能會造成無法收費，甚至是車輛擁堵無法放行的情況發生，等等。此外，一些高速公路收費站、工廠等往往建在郊區曠野，能否有效防雷也是重點考慮的問題之一�？傊�，這些單位對UPS的首要要求仍然是安全可靠、可用度高。
        2、節能降耗、綠色環保。在能源緊缺﹑重視環保的今天，綠色﹑節能的電源系統備受關注，表現好的UPS可以減少設備對電網或者油機的干擾，也可以節省電費，降低運營成本。因中小型單位一般沒有專門的諧波治理或者無功功率補償柜之類的設備，一般要求UPS自身的輸入功率因素要高、輸入電流諧波要小、整機效率要高，不能因UPS而影響到上游其它設備的正常運行。
        3．少占空間、節省投資。中小型企業用戶一般沒有專門的UPS電源機房，而是跟其它設備共用一個小機房。因此多希望UPS和電池柜的體積要小，盡量節省安裝空間。
        4．操作方便、服務及時。中小型企業用戶一般沒有專職的電工或者設備維護人員，多數是由當班的營業員或者保安人員兼顧一下，他們沒有專業的UPS知識，只能簡單的知道UPS是正常還是故障了。所以, 他們希望UPS的操作使用越簡單越好, UPS廠商的服務越快越好，當UPS故障時最好能隨叫隨到。
        臺達UPS在中小企業單位的創新應用方案
        對于上述需求，按照傳統思路一般會選用由性能較好的UPS組成的單機運行方案或者雙機串聯熱備份方案。這里介紹一種新型的UPS應用方案，那就是由臺達N+系列UPS組成的雙機并聯共享電池組方案。

        臺達N+系列的5K/7K/11KVA UPS體積小、重量輕、可靠性高、功能齊全，可實現單機、并機、雙母線等多種安裝組合方案。由其組成的雙機并聯共享電池組方案可以更好地滿足上述客戶的應用需求。
        1、安全可靠、可用度高
        臺達N+系列5/7/11KVA UPS的單機可用度已達到99.9998%，雙機并聯后，任一臺UPS故障都不會影響到負載的正常運行，系統可用度將呈數量級地上升。每臺UPS的輸入端都配有突波吸收器，可以有效吸收來自上游的各類浪涌、突波，包括因雷電而引起的突波，有效保護UPS及其后面的負載。該類UPS還具有HVP(輸入高壓保護)功能，當輸入電壓嚴重超出范圍(小于80Vac,大于330Vac)時，會自動切斷輸入電源并轉到電池工作狀態。
        2、節能降耗、綠色環保
        臺達N+系列5/7/11KVA UPS的輸入功率因數≥0.99,輸入電流諧波 < 3%,優于行業I級標準，不會對上游的其它設備產生不良影響。 此外，多段式風扇調速控制、經濟模式(ECO MODE)等功能都是該類產品節能降耗的具體體現。臺達N+系列5/7/11KVA UPS的整機效率在正常模式下可達到92%，經濟模式下可達到97%。
        3、少占空間、節省投資

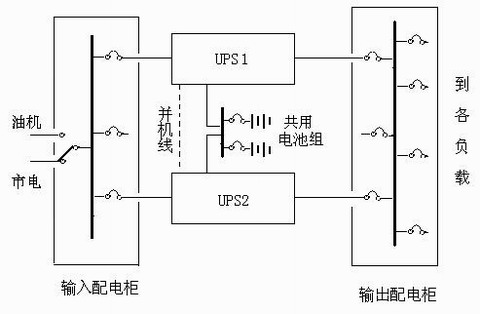

        提到雙機并聯方案，人們往往會認為投資成本至少是單機方案的2倍，其實也未必，因為UPS主機冗余，電池沒必要再跟著冗余，一旦UPS故障，它所配帶的電池再多再好都沒有用了，所以只要能保證當一臺UPS故障后它所配備的電池能夠全部安全地轉移給另外一臺UPS使用就行了。雖然電池的數量沒有冗余，但負載的后備時間將不受任何影響，這就是共享電池組方案。
        在共享電池組方案中兩臺UPS主機同時給電池組充電，當市電異常或者中斷時，兩臺UPS又同時利用電池組的能量逆變成交流電供給負載。任何一臺UPS故障，電池都將自動轉移給正常的一臺UPS使用。這種方案跟不共享電池組方案相比，可以節省一半的電池投資，同時還可以節省電池安裝空間投資、電池的運營維護成本投資等。
        臺達N+系列5/7KVA UPS的厚度只有2U, 11KVA UPS的厚度只有3U , 都可安裝于標準網絡機柜內，當然也可以不安裝于網絡機柜內，而是單獨地平放或者立放安裝。標準電池柜的厚度也是2U,同樣可以安裝于標準網絡機柜內或者跟UPS一起平放或者立放安裝。 如果UPS上游配有油機，兩臺UPS只要共享一個或者兩個標準電池柜就夠了，如果上游沒配油機，電池后備時間需要長一些，兩臺UPS可以共享多個標準電池柜，也可以共享一個大的電池柜。當用到大電池柜時，UPS主機只要平放到大電池柜上就可以了，沒必要再另外占用空間。從另一個角度講，共享電池組功能也是節能降耗的一個具體體現。

                     平放安裝                                                   立放安裝

機架式安裝

        4、操作方便、服務及時
        臺達N+系列5/7/11KVA UPS并聯，只要將并機線一插就好了，不需要做任何的調試，非常方便。共享電池組時，只要將兩臺UPS的電池線往電池組上一連就可以了，也非常方便。退一步講,即便是客戶臨時不需要UPS并聯冗余或者雙母線架構，如果選用了臺達N+系列UPS,在以后的擴容時也會非常方便，因為只要增加一臺UPS主機就行了，可以不考慮增加電池組及相應的安裝空間。
        臺達N+系列5/7/11KVA UPS的面板上有人性化的LED指示，LCD上可顯示UPS及其負載的相關信息，操作非常方便。此外，通過UPS的 RS232、SNMP卡等通訊接口，搭配臺達人性化的監控軟件也可以實時了解UPS及其負載的狀況，即便是非專業人員也可以一目了然。
        臺達以“提供品質卓越的不間斷電源產品和令客戶百分之百滿意的服務”為宗旨，在銷售臺達UPS的同時，也把周到快捷的售前、售中、售后服務送到了客戶身邊。7*24小時服務熱線、網上保修、指定工程師的手機號碼等多種報修方式以及快速的反應速度可令選用臺達UPS的用戶高枕無憂。
        結論
        之所以稱雙機并聯共享電池組方案是一種新型應用方案，是因為在10KVA以下功率段的UPS市場上還沒有看到過這種應用方案。臺達電子集團洞察市場需求，率先推出了高性能的產品和合理的應用方案，該方案必將得到廣大中小型企業用戶的歡迎。
