寬帶、超低失真數字可編程 IF VGA改善信號完整性性能

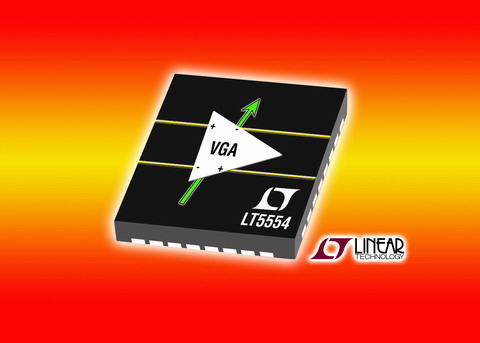

     2008年12月17日，凌力爾特公司 (Linear Technology Corporation) 推出寬帶數字可編程增益 IF 放大器 LT5554，該器件在 200MHz 時具有 48dBm OIP3 (輸出 3 階截取)。此外，該放大器具有非常低的噪聲，從而在無線通信接收器和信號處理系統中實現了非常高的動態范圍性能。其增益由一個 7 位并行字在 2dB至18dB的范圍內進行數字式控制，從而在當今市面上所有的放大器當中實現了最為精細的增益控制步幅分辨率 (0.125dB)。該放大器可在發生增益變化后的 5ns 內實現穩定，因而產生了低干擾噪聲，并支持非�？焖俸蜏蚀_的 AGC (自動增益控制) 性能。其輸出級具有以低失真和低噪聲來驅動 50Ω 負載的堅固能力。因此，該器件在 ADC 系統中實現了很高的無寄生動態范圍性能。

     LT5554 的獨特之處是其 OIP3 性能，該性能在寬信號電平變化范圍內始終保持高值。相比之下，最接近的同類解決方案限制在僅為 ±1dB 的窄信號電平范圍內。面對著今天諸如 LTE (長期演進) 和 WiMAX 等使用具 12dB 波峰因數的已調信號的新一代無線技術，需要在寬工作電平范圍內保持線性性能 (為產生一致的基站性能) 是極其重要。此外，從 -40°C 至 85°C，LT5554 具有卓越的 ±0.1dB 增益準確度，這比最接近的同類競爭產品改善了 5 倍，這些同類產品在類似溫度范圍內就只具有 ±0.5dB 的準確度。而且，在目前市面上所有的IF放大器當中，LT5554 提供了最為精細的增益控制步幅分辨率(0.125dB)。

     LT5554 是一個全差分輸入和輸出放大器。其差分輸出可直接驅動 50Ω 負載。該放大器可以是過驅動的，而且可以在不到 5ns 的時間內非�？斓鼗謴汀４送猓�該放大器有卓越的反向隔離。這些特性使 LT5554 成為驅動高速、高分辨率 A/D 轉換器的理想放大器，在這些轉換器中，輸入采樣噪聲能耦合回 RF 和 IF 電路。

     LT5554 由單 5V 電源供電。它吸取 200mA 的標稱電源電流。該芯片可以通過一個 ENABLE 引腳停機。在停機時，該器件吸取 4mA 典型電源電流和 5.1mA 最大電流。該器件采用 32 引線、5mm x 5mm 塑料 QFN 表面貼裝封裝。以 1,000 片為單位批量購買，每片 LT5554 的價格為 4.40 美元。LT5554 已有現貨供應。

數字可編程 IF 放大器具超低失真和精細增益控制

     性能概要：LT5554
     • OIP3（三階截�。�：48dBm (在 200MHz，向 50Ω 負載輸送 2VP-P 電壓)
     • IMD3 (三階互調失真)：-88dBc (在 200MHz，向 50Ω 負載輸送 2VP-P 電壓)
     • 輸出 P1dB (1dB 壓縮)：20dBm (在 70MHz)
     • 增益控制范圍：1.725dB 至 17.6dB
     • 最小增益步進分辨率：0.125dB
     • 增益準確度 (-40°C 至 85°C)：典型值為 ±0.1dB
     • 噪聲指數：在最大增益時為 10dB

=====================================
