臺達UPS監控軟件的設計方案

    一、概述

    隨著UPS技術和IT技術的不斷發展,UPS朝著智能化、高頻化、網絡化等方面實現技術創新,UPS的使用深入各行各業,分布越來越廣,根據當前的實際情況UPS該如何管理呢?目前市場上主要有兩種方式:一種是通過UPS提供的各種通訊接口、網絡附件、相關軟件來實現.另一種是通過動力環境集中監控,采用協議轉換器、工控機等以硬件為主的方式實現.而管理的目的就是要利用計算機網絡,對不同區域、不同種類的UPS進行監控,隨時了解每臺UPS的工作狀況,及時處理UPS發生的各種異常情況,確保UPS用電設備的安全運行.以下為XX鐵路車站集中監控的設計方案。

   二. 用戶需求

   目標﹕將XX鐵路XX站設立監控中心,實現集中監控,使能達到把所有車站的臺達UPS的運行狀況,運行數據,達到反饋信息,處理問題的功效,特別需要解決電池放電狀態和旁路運行狀態的監控管理問題.
   效果﹕(1) 監視各車站的UPS工作狀態.
         (2) 各車站UPS事件故障實時告警.
         (3) 監控各車站的電池放電和旁路運行狀態.
         (4) 實現手機發送短信

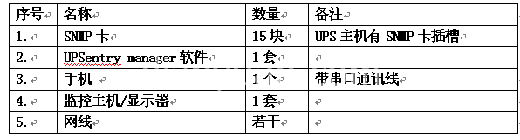

    三. 系統配置

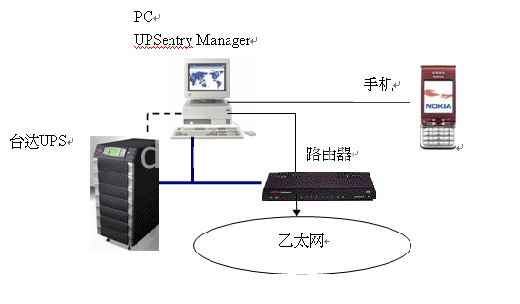

   四. 車站方案實現圖

   說明: UPS主機有SNMP卡插槽,全部車站采用SNMP卡與現有的網絡進行連接,分配固定的IP,即可通過監控中心或IE對UPS的工作狀態,工作信息實現遠程監控.

   五. 監控中心方案實現圖

   說明:通過給監控主機配置相應的GSM或手機就可設定短訊告警功能,設定指定維護人員手機即可收到相應UPS的告警信息.

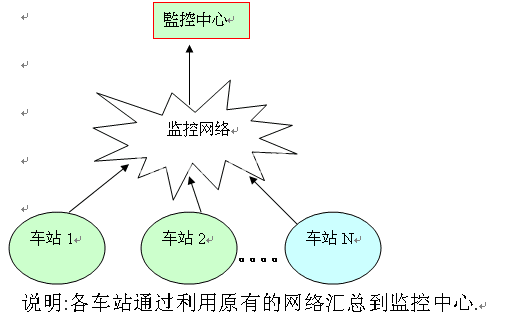

   六. 系統總體方案實現圖

   七. 總結

    綜上所述,此方案可解決集中監控困難的問題,并且可以把UPS的所有工作狀態通過監控中心顯示,且當任何車站有故障時,都會從15個車站的顯示中,跳到第一行,并紅色標示,且通過廣播、手機短信、E-mail等組合形式發出告警,提醒迅速解決故障.此方案具有先進的管理性及智能化,徹底解決UPS轉電池,電池充電,旁路運行狀態無法知道的問題.
