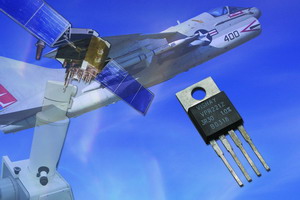

Vishay 超高精度Z箔電阻將高可靠性和高性能完美結合

    日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布推出新型超高精度 Z 箔電阻 --- VPR221Z。此新型器件可提供 ±0.05ppm/°C（當溫度介于 0°C 至 +60°C 之間）及 ±0.2 ppm/°C（當溫度范圍在 55°C 至 +125°C）（參考溫度為 +25°C）的工業級別絕對 TCR、在 +25°C 時最多 8W 的額定功率(符合 MIL-PRF-39009 規范，在自由空氣中為 1.5W)、±4ppm/W （典型值）的優越功率系數（“自身散熱產生的 ∆R”）及 ±0.01% 的容差。

    Vishay 的新型 VPR221Z 電阻采用 Vishay 的“Z 箔”技術，可大幅降低電阻元件對環境溫度變化 (TCR) 和外加功率變化 (PCR) 的敏感度。與任何其他電阻技術相比，Z 箔技術可使穩定性提高一個數量級，從而使設計人員可確保在固定電阻應用中實現較高的精確度。

    與其他電阻技術需要幾秒甚至幾分鐘內才能實現穩態熱穩定的性能相比較，Vishay 的 VPR221Z 則可提供幾乎瞬時的熱穩定時間和 1.0 納秒的快速響應時間（幾乎不可測量），且無振鈴。該電阻符合 EEE-INST-002 篩選標準和 MIL-PRF-39009 規范，適用于軍事及航空應用，可處理具有極小變動的特殊環境狀況。

    VPR221Z 允許設計人員將各種超高精密規格并入一個器件，從而實現更優異的性能。這些規格包括 ±0.005% (50ppm) 的負載壽命穩定性（在溫度為 +25°C 的情況下工作 2000 小時）、<0.1 PPM/V 的低電壓系數、< -42dB 的電流噪聲及 0.05μV/°C 的熱電勢 （EMF）。此電阻采用無電感 (<0.08μH) 和無電容設計以及 4 Kelvin 連接，可提高精確度。

    該器件可提供極高的靜電放電抗擾度，耐受超過 25kV 的靜電放電，實現了更高的可靠性。VPR221Z 可提供 0.5Ω 至 500Ω 的電阻值范圍，且與 Vishay 所有箔電阻一樣，可在特定電阻值范圍內制造任何電阻值的電阻，而不會增加成本或供貨時間。該器件采用 TO-220 封裝，具有無鉛和錫/鉛合金電鍍兩種規格。另有表面安裝版本 VPR221SZ。

    VPR221Z 電阻的典型應用包括直流變直流轉換器、開關及線性電源、精密電流感應、反饋電路以及測試和測量?jī)x器中的精密放大器、醫療系統、衛星航天系統、商業和軍用航空電子設備及武器系統。

    目前，VPR221Z 和 VPR221SZ 超高精度電阻已可提供，樣品供貨周期為 72 小時，標準訂單的供貨周期為 3 周。
