采用4mm×4mm QFN封裝的15V、4MHz、同步降壓型穩壓器提供5A電流

    2009年2月23日－北京－凌力爾特公司(Linear Technology Corporation)推出高效率、4MHz同步降壓型穩壓器LTC3605，該器件運用恒定頻率控制的接通時間和電流模式架構。LTC3605采用4mm×4mm QFN封裝，在輸出電壓低至0.6V時以最低熱降額提供高達5A的連續輸出電流。它在4V至15V的輸入電壓范圍內工作，從而使其非常適用于兩節鋰離子電池應用以及具有高達12V的固定電壓軌系統。LTC3605的開關頻率從800kHz至4mHz是用戶可編程的，從而可使用纖巧低成本電容器和電感器。

    LTC3605采用R_DS(ON)僅為35mΩ和70mΩ的內部N溝道開關，提供高達96%的效率。其最短接通時間很短，允許在高開關頻率時以低占空比工作。LTC3605的多相(PolyPhase®)工作(多達12相)允許多個穩壓器級聯，以不同相位運行可最大限度降低輸入和輸出電容。電流模式工作在簡化補償?shù)耐瑫r(shí)提供了快速瞬態響應。其它特點包括輸出跟蹤和僅為15uA的停機電流。

    LTC3605EUF采用4mm×4mm QFN-24封裝。以1,000片為單位批量購買，每片價格為4.25美元，并有現貨供應。如需更多信息，請登錄www.linear.com.cn。

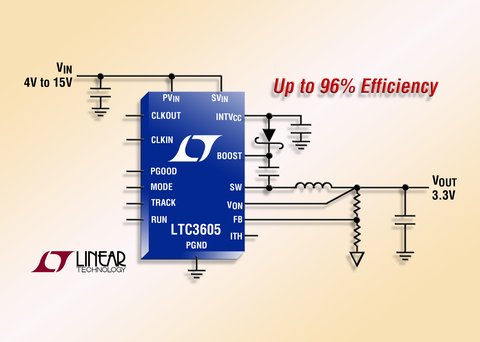

圖片說明：采用4mm×4mm QFN封裝的5A、15V同步降壓型DC/DC轉換器

    性能概要：LTC3605
     •  高效率：達96%
     •  5A輸出電流
     •  4V至15VVIN范圍
     •  集成的功率N溝道MOSFET(70mΩ上端和35mΩ下端)
     •  可調頻率為800kHz至4mHz
     •  多相工作(高達12相)
     •  輸出跟蹤
     •  0.6V±1%基準準確度
     •  電流模式工作實現卓越的電路和負載瞬態響應
     •  停機模式消耗不到15uA電源電流
     •  采用24引腳(4mm×4mm)QFN封裝
