具動態可調輸出的3通道同步降壓型DC/DC轉換器

    2009年2月4日，凌力爾特公司(Linear Technology Corporation)推出3通道、高效率3MHz同步降壓型穩壓器LTC3569，該器件從一個通道提供高達1.2A的連續輸出電流，而另外兩個通道則每一個提供600mA。LTC3569采用恒定頻率電流模式架構，在2.5V至5.5V的輸入電壓范圍內工作，非常適用于單節鋰離子/聚合物或多節堿性/鎳鎘/鎳氫金屬電池應用。通過切換EN引腳將每個通道的反饋電壓從800mV降至425mV（以25mV為增量），3個輸出電壓中的每一個都可獨立編程，從而可實現每個通道輸出電壓的動態調整。此外，每個600mA穩壓器可作為相互的從屬電源或1.2A通道的從屬電源以支持更大的電流，從而提供附加的設計靈活性。

    LTC3569的開關頻率可在1MHz和3MHz之間編程，或設置為2.25MHz，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。其3mmx3mm QFN-20（或TSSOP-16E）封裝與高開關頻率結合，可保持使用小的外部電感器和電容器，從而提供一個占板面積非常緊湊和高熱效率的解決方案。

    LTC3569的內部同步開關提供高達95%的效率，同時突發模式(Burst Mode®)運作在無負載情況下最大限度地將靜態電流降至僅為100uA(所有3個通道)。就需要最低可能噪聲的應用而言，LTC3569可以脈沖跳躍模式運行，以最大限度降低輸出紋波。LTC3569提供一個電源良好(Power Good)指示器，可同步至外部時鐘(1.2MHz至3MHz)。其它特點包括內部補償、過熱和短路保護。

    LTC3569EUD采用3mmx3mm QFN-20封裝，LTC3569EFE采用16引線耐熱增強型TSSOP封裝。以1,000片為單位批量購買，每片價格分別為3.10美元和3.20美元。工業級版本LTC3569IUD和LTC3569IFE經過測試，保證在-40°C至85°C的工作結溫范圍內工作，千片批購價分別為每片3.65美元和 3.75美元。所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn。

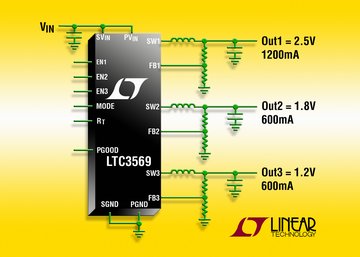

照片說明：具動態可調輸出的3通道、3MHz同步降壓型DC/DC轉換器

    性能概要：LTC3569
     • 3個獨立的電流模式降壓型DC/DC穩壓器(1.2A和2x600mA)
     • 可采用單引腳設置VFB伺服電壓在800mV直至425mV的范圍(以25mV為步進)
     • 為實現更大電流工作，將VFB拉高以使每個600mA降壓型穩壓器成為一個從屬器件
     • 脈沖跳躍或突發模式工作
     • 可編程(1MHz至3MHz)或固定2.25MHz
     • VIN范圍：2.5V至5.5V
     • 可同步(1.2MHz至3MHz)
     • 所有穩壓器都是內部補償?shù)?BR>     • PGOOD輸出標記
     • 靜態電流<100uA(所有穩壓器都以突發模式工作)
     • 零停機電流
     • 過熱和短路保護
     • 纖巧3mmx3mm 20引線QFN和耐熱增強型TSSOP FE-16封裝
