Vishay推出增強版VFCD1505，將超高精度、順時熱穩定、超低絕對TCR等優異性能集于一體

器件具有小于1秒的快速熱穩定時間、±0.05ppm/°C超低絕對TCR、0.1ppm/°C TCR跟蹤及±0.005%的負載壽命穩定率；可在特定電阻值范圍內制造任何電阻值，且不會影響成本或供貨時間

    賓夕法尼亞、MALVERN—2009年2月27日，Vishay Intertechnology,Inc.（NYSE股市代號：VSH）宣布，公司已增強VFCD1505表面貼裝倒裝芯片分壓器的功能，器件具有小于1秒的幾乎瞬時熱穩定時間。當溫度范圍在0°C至+60°C和55°C至+125°C（參考溫度為+25°C）時，該器件具有±0.05ppm/°C和±0.2ppm/°C的超低絕對TCR，在額定功率時具有±5ppm的出色TCR跟蹤（“自身散熱產生的∆R”）及±0.005%(50ppm)的負載壽命穩定率。

    VFCD1505可在同時蝕刻在公共襯底上的一塊箔上的兩個電阻間提供±0.01%（可低至±0.005%）的嚴格容差匹配及0.1ppm/°C的TCR跟蹤。對設計人員而言，該一體化結構的電氣特性可改進性能,并實現比分離電阻和配對設計更高的構建利用率。

    VFCD1505的倒裝芯片接頭采用卷繞方式，接頭片位于電阻下方而不是側面，因此可最大限度地減少所需的電路板空間。在由兩個電阻和三個接頭組成的分壓器中，倒裝芯片分壓器在電阻下方配置三個墊片，而不是在側面配置四個墊片。倒裝芯片早期的缺點被認為是防礙檢查焊流，但這一缺點后來通過采用X光和其他更先進的技術而得以克服。

    VFCD1505具有最強的靜電放電抗擾能力，可承受高達25kV的靜電放電，從而提高了產品的可靠性。在1kΩ至10kΩ的電阻范圍內，分壓器兩面均可實現規定的電阻值。與所有Vishay箔電阻一樣，VFCD1505不受標準值限制，可提供“所要求”的電阻值（如7kΩ及7.6543kΩ），且不會增加成本或供貨時間。

    該器件的應用包括高精度儀器放大器、橋接網絡、差分放大器及電橋電路中的比例臂,以生產具有超高穩定性和可靠性的產品，例如醫療、測試及軍用設備等。可根據EEE-INST-002標準進行篩選(MIL-PRF 55342)。

    VFCD1505可在溫度為70°C時，連續2000個小時保持±0.005%的負載壽命穩定率；0.1W的額定功率（由兩個電阻按其電阻值比例分?jǐn)偅�；小�?.1PPM/V的低電壓系數；小于-40dB的電流噪聲；及0.05uV/°C的熱EMF。該器件具有1.0納秒的無振鈴快速響應時間，并且采用無電感(<0.08uH)和無電容設計。

    即使具有較低的TCR跟蹤，電阻比率也可能會根據絕對TCR發生極大變化。為了確保良好的電阻比率穩定性，設計人員應利用絕對TCR盡可能低的電阻，如VFCD1505，該器件采用Vishay的突破性“Z箔”技術制成，極大地降低了電阻元件對外加功率變化的敏感性。

    在其他技術中，如薄膜與厚膜，即使電阻比率為1:1，在相同功率負載條件下，電阻對之間仍有溫差。這是由于各電阻因設計及/或制造容差產生的自身散熱，及因封裝內熱阻差異產生的傳熱不對稱所致，即使外加功率極小（接近零）也不例外。

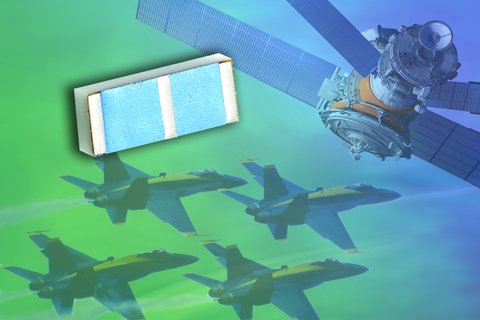

    目前，VFCD1505分壓器可提供樣品，并已實現量產，樣品供貨周期為72小時，而標準訂單的供貨周期為3周。【可從以下網址下載高分辨率圖像(<500K)：http://www.vishaypr.com/photopost/showphoto.php?photo=469】
