凌力爾特推出單電感器降壓-升壓型控制器

在-55℃至125℃的溫度范圍內工作

    近日，凌力爾特公司(Linear Technology Corporation)推出LTC3780的高可靠性(MP)級新版本，該器件是一個非常高效率的同步降壓-升壓型開關穩壓器DC/DC控制器，以高于、等于或低于輸出電壓的輸入電壓工作。大功率降壓-升壓型電路一般依靠變壓器或兩個DC/DC轉換器工作，一個用于升壓轉換，而另一個用于降壓轉換。LTC3780MP采用單個電感器工作，能以單個器件提供高達150W的輸出功率。當多個電路并聯時，可以實現更高的功率。憑4開關同步整流，該器件可以提供高達98%的效率。

    LTC3780MP以可選擇的200kHz至400kHz固定頻率工作，并可用其鎖相環(PLL)在同樣范圍內同步至外部時鐘。其4V至36V的寬輸入范圍、0.8V至30V的輸出范圍和在工作模式之間的無縫轉換使該器件非常適用于軍事、汽車和電池供電型的系統。LTC3780MP采用一個專有的電流控制架構，在降壓或升壓模式實現恒定頻率工作，并具有強大的片上MOSFET柵極驅動器。該器件在所有工作模式時都提供了過壓、過流和短路情況的故障保護。輸出電壓接通時間可以用該器件的可編程軟啟動來調節。電源良好輸出指示了輸出電壓是否穩定。在輕負載時用戶可以選擇連續、脈沖跳躍和突發模式(Burst Mode®)工作，這可以安全地為預偏置負載供電。

    LTC3780MP在-55℃至125℃的工作結溫范圍內運作，且100%經過測試，器件采用了24引線SSOP封裝。以1,000片為單位批量購買，每片價格為7.24美元。如需更多信息，請登錄www.linear.com.cn。

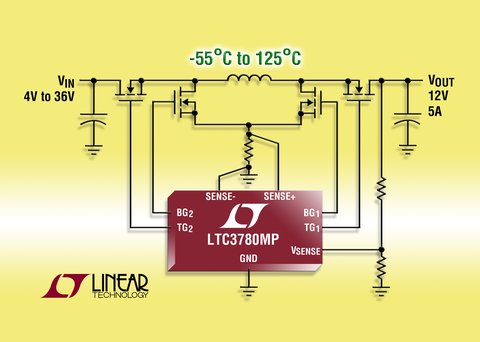

圖片說明：同步降壓-升壓型控制器

    性能概要：LTC3780MP
     • 單電感器架構
     • 以高于、等于或低于輸出電壓的輸入電壓工作
     • 4V至36V的輸入電壓范圍
     • 0.8V至30V的輸出電壓范圍
     • -55℃至+125℃的寬工作結溫范圍
     • 同步整流
     • 高達98%的效率
     • 片上MOSFET柵極驅動器
     • 150W輸出功率
     • 可選的固定或PLL可同步工作頻率(200kHz至400kHz)
     • 電源良好輸出信號
     • 電流模式控制實現快速瞬態響應和容易的環路補償
     • 過壓和過流保護
