凌力爾特公司 (Linear Technology Corporation) 推出超低靜態電流、兩相雙路輸出同步降壓型 DC/DC 控制器 LTC3857/-1，該器件在單路輸出工作時僅消耗 50uA 電流，而當兩路輸出都啟動時則消耗 80uA 電流。兩個輸出都停機時，LTC3857/-1 僅消耗 8uA 電流。這個器件非常適用于汽車應用，在這類應用中，一或兩個電源在備用模式仍然保持工作。LTC3857/-1 的 4V 至 38V 輸入電源范圍足夠?qū)挘墒乖撈骷馐芷?chē)高壓瞬態影響、在冷車發動時繼續工作并覆蓋寬的電池化學組成范圍。在輸出電流高達 20A 時，每路輸出都可以在 0.8V 至 24V 的范圍內設置，同時效率高達 95%。LTC3857/-1 非常適用于為 GPS 系統、音頻系統、CD/DVD 播放器和磁盤驅動器供電。
LTC3857/-1 具有強大的 1.1Ω 片上 MOSFET 柵極驅動器。它以 50kHz 至 900kHz 的可選固定頻率工作，可用其鎖相環 (PLL) 同步至 75kHz 至 850kHz 的外部時鐘。在輕負載時，用戶可以選擇連續工作、脈沖跳躍和低紋波突發模式 (Burst Mode®) 工作，這可以安全地為預偏置負載供電。LTC3857/-1 的兩相工作降低了輸入電容需求。其電流模式架構提供非常容易的環路補償、快速瞬態響應和卓越的電壓調節。兩路輸出都有可調軟啟動以控制接通時間，而且在 -40°C 至 85°C 的工作溫度范圍內，具有嚴格的 ±1% 基準電壓準確度。輸出電流檢測通過測量輸出電感器 (DCR) 兩端的電壓降完成，或用一個可選檢測電阻器完成。電流折返在過載情況下限制 MOSFET 的熱耗散。該器件提供了兩個版本：LTC3857 是全功能器件，具有的功能包括一個時鐘輸出、相位調制、兩個獨立的電源良好信號和可調電流限制。而 LTC3857-1 有一個電源良好信號以監視兩路輸出，還有一個 50mV 固定電流檢測門限電壓。
LTC3857 采用 32 引線 5mm x 5mm QFN 封裝，LTC3857-1 采用 28 引腳 SSOP 封裝。以 1,000 片為單位批量購買，每片價格為 4.47 美元。如需更多信息，請登錄 www.linear.com.cn。

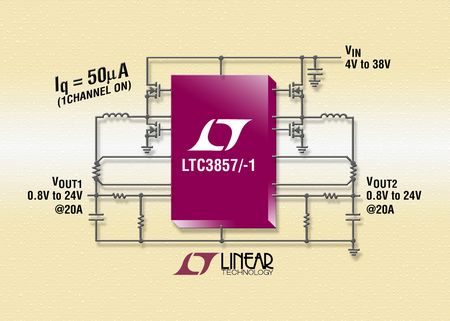

照片說明：低靜態電流雙路輸出 DC/DC 控制器
性能概要：LTC3857/-1
低靜態電流，一路輸出工作時為 50uA，兩路輸出都工作時為 80uA
停機時僅消耗 8uA 電流
4V 至 38V 的寬輸入電壓范圍
0.8V 至 24V 的寬輸出電壓范圍
同步整流以實現高達 95% 的效率
DCR 或 RSENSE 電流檢測選項
可選突發模式工作、脈沖跳躍或連續工作
安全地為預偏置負載供電
可選 50kHz 至 900kHz 的固定工作頻率
可用鎖相環同步至 75kHz ~ 850kHz 的工作頻率
電流模式控制以實現快速瞬態響應和非常容易的環路補償
可調軟啟動
在 -40°C 至 85°C 的溫度范圍內具 ±1% 電壓基準準確度
輸出過壓和過流折返保護
凌力爾特公司簡介
凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn。■
