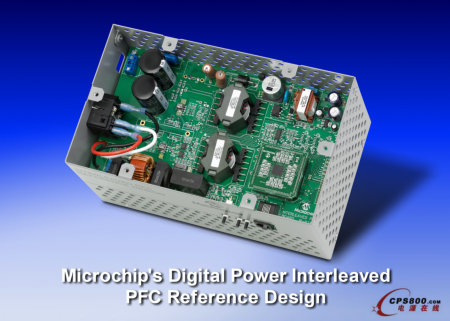

Microchip推出能提高能效的數字交錯功率因數校正（PFC）參考設計

免費參考設計可幫助綠色電源產品設計人員通過數字電源轉換降低成本，減小尺寸，并提高能效

    全球領先的單片機和模擬半導體供應商——Microchip Technology Inc.（美國微芯科技公司）近日宣布，推出數字交錯功率因數校正（PFC）參考設計，演示如何在綠色電源設計中實現全數字化PFC的各項優勢。具體來說，這個免費的參考設計為交錯式PFC應用的開關電源（SMPS）使用的Microchip dsPIC33F“GS”系列數字信號控制器（DSC）提供了一種簡便的評估能效和特性的方法。

    轉向數字電源轉換的趨勢是實現綠色電源設計及更智能更高效的電源系統。這種趨勢有助于降低電源系統的二氧化碳排放，減輕全球緊張的電網負擔。高性能電源應用廣泛，包括電信和工業設備、數字電視、照明、空調和其他家用電器。數字交錯式PFC提高了電源的整體效率、輸入功率因數、電壓調節和輸入電流的總諧波失真（THD）。

    Microchip高性能單片機部門副總裁Sumit Mitra表示：“這一參考設計使我們的客戶能夠快速地將數字交錯式PFC的優勢應用于他們的產品，創造一個更高效、更環保的配電網絡。它采用靈活的dsPIC33F“GS”系列DSC，通過簡單修改控制軟件就可以輕松實現定制和配置。”

數字交錯式PFC方法具有優于原有PFC技術的諸多優勢，包括：
●   高功率應用的成本更低
●   PFC電感和磁量更小
●   功率密度更高
●   紋波更小
●   易于實現高級控制算法
●   靈活的軟件修改，以滿足客戶具體需求
●   與其他應用的集成更簡便

    Microchip的數字交錯式PFC參考設計可在通用輸入電壓范圍內工作，產生一個高達350W的單高壓直流輸出。其交錯式雙相PFC軟件可實現電壓、電流和負載均衡的3個補償器。它還有一個基于平均輸入電壓的前饋補償器。該參考設計有6個主要模塊：
●   輸入EMI濾波器和整流器
●   具備反饋功能的交錯式雙相PFC電路
●   裝有dsPIC33FJ16GS504 DSC的接插模塊連接器
●   具有編程連接器和按鈕的用戶接口電路
●   12V和3.3V電源電路
●   針對硬件保護的故障檢測電路

Microchip數字交錯式PFC參考設計的其他主要功能包括：
●   可在通用輸入電壓（85-265Vac，45-65Hz）下工作
●   在高達350W的持續輸出下工作
●   輸出電壓高達400Vdc
●   在滿載和120VAC輸入條件下，功率因數校正為0.998
●   在滿載和120VAC輸入條件下，電流總諧波失真（ITHD）為3％

供貨情況
    建立這種參考設計所需的所有文檔、軟件和Gerber文件均可免費從Microchip網站：http://www.microchip.com/IPFC下載。此外，可聯系公司的現場銷售團隊，獲得演示單元。
