凌力爾特推出3.5A、36V 降壓型開關穩壓器 LT3680

僅需 75uA 靜態電流并可在 150oC 的最高結溫條件下工作

    凌力爾特公司 (Linear Technology Corporation) 推出 3.5A、36V 降壓型開關穩壓器 LT3680 的 H 級版本，該器件以突發模式 (Burst Mode®) 工作，以保持靜態電流低于 75uA。LT3680 在 3.6V 至 36V 的VIN 范圍內工作，非常適用于汽車應用中的負載突降和冷車發動情況。H 級版本可在結溫高達 150oC 時工作，相比之下，E 級和 I 級版本的最高結溫為 125oC。E、I 和 H 級版本的所有電氣性能規格都是相同的。H 級器件經過測試，保證在 150oC 的最高結溫條件下工作，非常適用于要經受高環境溫度的汽車和工業應用。

    LT3680 的 4.6A 內部開關可以提供高達 3.5A 的連續輸出電流 (在電壓低至 0.79V)。LT3680 的突發模式工作確保超低靜態電流，非常適用于諸如汽車或電信系統等應用，這類應用需要始終保持接通工作和要求最佳電池壽命。開關頻率從 250kHz 至 2.4MHz 是用戶可編程的，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。LT3680 的耐熱增強型 MSOP-10E 封裝和高開關頻率允許使用小的外部電感器和電容器，從而提供一個占板面積緊湊和具高熱效率的解決方案。其它特點包括外部同步 (從 250kHz 至 2MHz)、電源良好標記和軟啟動功能。

    以 1,000 片為單位批量購買，每片 LT3680HMSE 的價格為 5.35 美元，有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

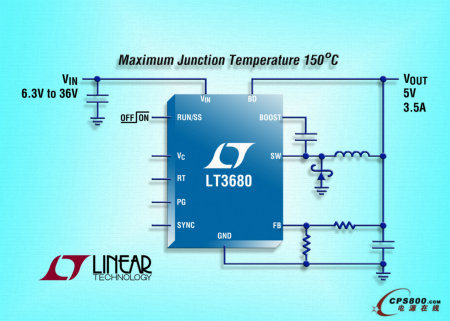

照片說明：具僅 75uA 靜態電流的 36V、3.5A 降壓型轉換器

性能概要：LT3680
●   寬輸入范圍：3.6V 至 36V
●   3.5A 最大輸出電流
●   低紋波 (< 15mVP-P) 突發模式工作：在 12VIN 至 3.3VOUT 時，IQ = 75uA
●   可調開關頻率：200kHz 至 2.4MHz
●   低停機電流：IQ < 1uA
●   集成的升壓二極管
●   從 250kHz 到 2MHz 可同步
●   電源良好標記
●   飽和開關設計：95mΩ 導通電阻
●   0.790V 反饋基準電壓
●   輸出電壓：0.79V 至 30V
●   熱保護
●   軟啟動功能
●   小型 10 引腳耐熱增強型 MSOP 封裝
●   150oC 的最高結溫
