用于高效率升降壓型DC/DC轉換器的高速同步N溝道MOSFET驅動器

    凌力爾特公司 (Linear Technology Corporation) 推出高速同步 MOSFET 驅動器 LTC4449，該器件為在同步整流轉換器拓?fù)渲序?qū)動高端和低端 N 溝道功率 MOSFET 而設計。這個驅動器結合凌力爾特公司的 DC/DC 控制器和功率 FET 可形成一個完整的高效率同步穩壓器，該穩壓器可用作降壓型或升壓型 DC/DC 轉換器。

    LTC4449 在 4V 至 6.5V 范圍內驅動高端和低端 MOSFET 柵極，以高達 38V 的電源電壓工作。這個強大的驅動器可以吸收高達 4.5A 電流和提供 3.2A 電流，從而使該器件非常適用于驅動高柵極電容和大電流 MOSFET。它還可以驅動多個并聯的 MOSFET，以實現更大電流的應用。當驅動一個 3000pF 負載時，高端 MOSFET 的快速 8ns 上升時間和 7ns 下降時間、低端 MOSFET 的 7ns 上升時間和 4ns 下降時間最大限度地降低了開關損耗。該器件集成了自適應貫通保護，以防止高端和低端 MOSFET 同時導通，同時最大限度地縮短死區時間。

    對用于電源級控制和停機的調制 (PWM) 輸入來說，LTC4449 提供一個 3 態脈沖，這與所有利用 3 態輸出功能的多相控制器兼容。此外，LTC4449 有一個單獨的電源用于輸入邏輯，以匹配控制器 IC 的信號擺幅、以及驅動器電源和邏輯電源上的欠壓閉鎖電路。

    LTC4449EDCB 采用 2mm x 3mm DFN-8 封裝，以 1,000 片為單位批量購買，每片價格為 1.25 美元。工業級版本 LTC4449IDCB 在 -40ºC 至 125ºC 的工作結溫范圍內工作是有保證的，千片批購價為每片 1.39 美元。

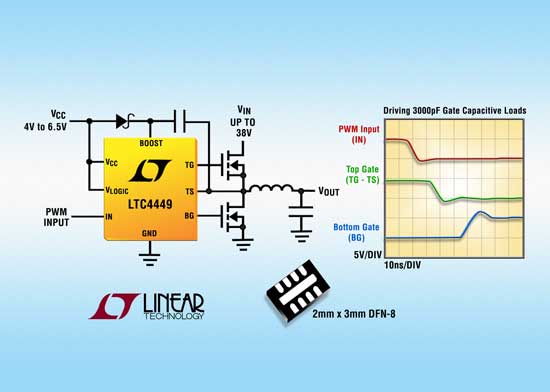

    照片說明： 用于 DC/DC 轉換器的同步 MOSFET 驅動器

    性能概要：LTC4449

    · 同步 N 溝道 MOSFET 驅動器

    · 4V 至 6.5V 柵極驅動 VCC 電壓

    · 38V 最高電源電壓

    · 自適應貫通保護

    · 3 態 PWM 輸入用于電源級控制

    · 大驅動電流：提供 3.2A，吸收 4.5A

    · 高端柵極：當驅動 3000pF 負載時，8ns 上升時間，7ns 下降時間

    · 低端柵極：當驅動 3000pF 負載時，7ns 上升時間，4ns 下降時間

    · 2mm x 3mm DFN-8 封裝■
