凌力爾特推出LT3757和LT3758的H級和MP級DC/DC控制器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 LT3757 和 LT3758 的 H 級和 MP 級版本，這兩款器件是具寬輸入范圍的 DC/DC 控制器，用于升壓、反激式、SEPIC 和負輸出電源應用。這些器件有兩個內部電壓反饋誤差放大器和基準電壓，每個都能產生正或負的穩定輸出電壓。這些 H 級和 MP 級版本經過測試，保證分別在 -40°C 至 150°C 和 -55°C 至 125°C 的工作結溫范圍內工作。

    LT3757 在 2.9V 至 40V 的輸入電壓范圍內工作，而 LT3758 則在 5.5V 至 100V 的輸入電壓范圍內工作。這些器件實現了高達 96% 的效率，從而非常適用于工業、汽車、軍事、醫療和電信應用。在100kHz至1MHz的可編程固定頻率或可同步工作頻率范圍內，設計師可以選擇多種電感器和電容器以優化尺寸、性能和成本。固定頻率、電流模式控制可在寬電源和輸出電壓范圍內穩定工作，加之全陶瓷電容器設計，從而可實現更小的解決方案尺寸。其它特點包括可編程軟啟動、輸入欠壓閉鎖、輸出過壓和過流保護。

    兩種級別的版本都已供貨，采用耐熱增強型 MSOP-10 封裝。以 1,000 片為單位批量購買，每片 H 級器件的價格為 2.56 美元，而每片 MP 級器件的價格為 5.98 美元。

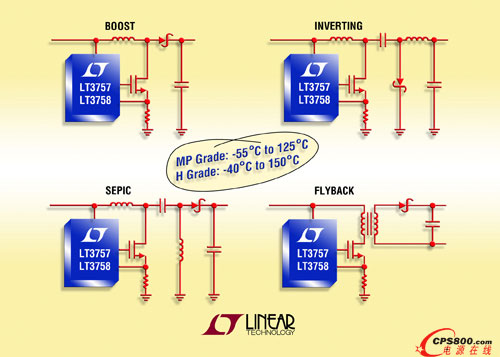

    照片說明： 工作結溫為 -55°C 至 150°C 的升壓型、多拓撲控制器

    性能概要：LT3757/LT3758

    · 用于升壓、反激式、SEPIC 和負輸出應用

    · LT3757 輸入工作電壓：2.9V 至 40V

    · LT3758 輸入工作電壓：5.5V 至 100V

    · 用單個反饋引腳設定正或負輸出電壓

    · 100kHz 至 1MHz 的可選固定工作頻率

    · 可同步至外部時鐘

    · 集成的低壓側驅動器

    · 真正電流模式控制

    · 低停機電流 <1uA

    · 輸出過壓和過流保護

    · 具遲滯的可編程輸入欠壓閉鎖

    · H 級：-40°C 至 150°C 的工作結溫

    · MP 級：-55°至 125°C 的工作結溫■
