三通道輸出 LED 驅動器驅動多達 24 個 500mA LED

    凌力爾特公司 (Linear Technology Corporation) 推出 LT3496 的 H 級版本。LT3496 是一種2MHzDC/DC轉換器，以作為三通道恒定電流 LED 驅動器工作而設計。該器件三個通道中的每一個都能驅動多達 8 個串聯的 500mA LED，從而使它能夠以高達 96% 的效率驅動多達 24 個 500mA LED。該 H 級版本工作結溫高達 150oC，相比之下，E 級和 I 級版本的最高結溫為 125oC。E、I 和 H 級版本的所有電氣性能規格都相同。H 級器件經過測試，保證 150oC 的最高結溫。它們非常適用于易遭受高環境溫度的汽車和工業應用。

    LT3496 在 LED 高壓側檢測輸出電流，從而可實現降壓、降壓-升壓或升壓型配置。每個通道都由獨立的真正色彩 PWM (True Color PWMTM) 信號控制，從而使每個通道都能以高達 3,000:1 的調光比獨立調光。固定頻率、電流模式架構確保在寬電源和輸出電壓范圍內穩定工作。頻率調節引腳使用戶能在330kHz至2.1MHz之間設定頻率，以優化效率，同時最大限度地減小外部組件尺寸。LT3496 的耐熱增強型 4mm x 5mm QFN 封裝為 50W LED 應用提供了一個占板面積高度緊湊的解決方案。

    LT3496HUFD 采用 4mm x 5mm QFN-28 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為4.45美元。

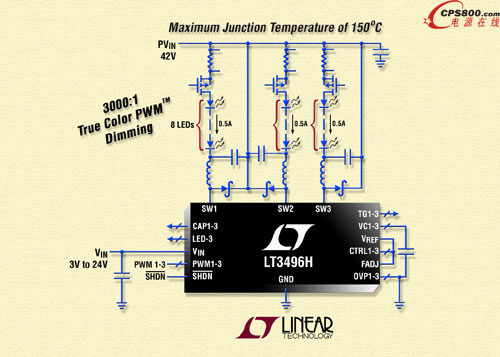

    照片說明：具 3,000:1 真正色彩調光的三通道 LED 驅動器提供 150oC 的最高結溫

    性能概要：LT3496H

    ·     150oC 的最高結溫

    ·     True Color PWM 調光提供高達 3,000:1 的調光比

    ·     內置柵極驅動器用于 PMOS LED 斷接

    ·     具 700mA、45V 內部開關的三個獨立驅動器通道

    ·     以降壓、升壓、降壓-升壓模式工作

    ·     CTRL 引腳在 10mV 至 100mV 范圍內準確地設定 LED 電流檢測門限

    ·     低靜態電流：在運行模式時為 6mA

    ·     在停機模式時 <10uA

    ·     可調開關頻率：300kHz 至 2.1MHz

    ·     開路 LED 保護

    ·     寬輸入電壓范圍：3V 至 40V

    ·     表面貼裝組件

    ·     28 引線 (4mm x 5mm) QFN 封裝■
