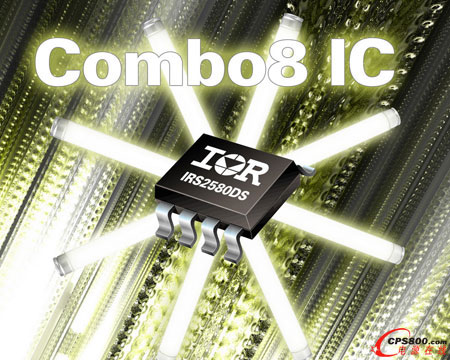

首款采用8引腳SO-8封裝的功率因數校正和鎮流器控制IC

    日前，全球功率半導體和管理方案領導廠商國際整流器公司推出業界首款集成在單個緊湊型8引腳SO-8封裝的功率因數校正 (PFC) 和鎮流器控制IC ——IRS2580DS Combo8 IC。新器件除了能夠簡化設計，更可以減少整體組件數量，從而能加快節能照明應用的設計過程。

    IRS2580DS包含在臨界傳導自由運行頻率模式下運行的升壓轉換器控制電路，提供具有超低總諧波失真 (THD) 的功率因數校正。這款新IC還擁有一個以50%占空比和可變頻率運行的600 V半橋控制電路，以驅動共振模式下的燈輸出電路。

    IR 亞太區銷售副總裁潘大偉表示：“與其它同類方案不同，IRS2580DS Combo8 IC擁有卓越的功率因數校正性能，還能夠采用單一8引腳封裝，可在寬泛的電路及負載范圍內提供高精準度和超低總諧波失真。此外，由于IRS3580DS的8個引腳中有兩個是整個鎮流器的主要控制引腳，所以它能夠通過減少組件數量來提供一套簡單的解決方案，從而大大加快了設計時間�！�

    新器件還具備完善的故障保護電路，能夠在電源中斷或欠壓、燈未能點燃、燈絲故障和壽命到期等情況下做出保護。IRS2580DS只需要兩個主控制引腳便能發揮所有鎮流器所需的必要功能，這些功能包括用于編程不同的工作頻率、能夠?qū)崿F(xiàn)燈的預熱、點燃及運行的模擬電壓頻率轉換 (voltage-to-frequency) 輸入引腳，以及可在功率因數校正升壓轉換器的每個開關周期控制開關次數的PWM輸出引腳。
