凌力爾特公司 (Linear Technology Corporation) 推出雙理想二極管“或”和單通道熱插拔控制器 LTC4236，該器件具有一個負載電流監視輸出。高可用性系統 (服務器、網絡路由器和固態硬盤) 利用多種饋電電源來給電路板供電。LTC4236 組合了 (二極管“或”) 兩個電源，同時提供了浪涌電流控制、過流保護和電流監視功能，所有這些集成在緊湊的占板面積內。對于電源“或”，低損耗 N 溝道 MOSFET 可替代功率肖特基二極管和關聯的散熱器，從而減少了壓降、功率損耗和解決方案占板面積。下游熱插拔 MOSFET 有利于在帶電背板上實現安全的電路板插拔操作，并且利用一個快速動作電流限制電路斷路器提供了針對短路故障的保護。一個參考于地的低偏移輸出信號利用一個外部模數轉換器實現了負載電流測量。
LTC4236 可調節理想二極管 MOSFET 兩端的 15mV 低正向電壓降，以避免出現 DC 反向電流，同時確保電源切換期間的平滑電流轉移。理想二極管快速接通和關斷可最大限度地減小輸出電壓降和抑制反向電流瞬變。一個二極管關斷輸入和背對背 MOSFET 能力實現了電源的優先級排序，當對一個主電源和一個較高電壓的輔助電源或電池進行“或”操作時，這是很重要的。在輸出短路情況下，LTC4236 進一步減小其低的 25mV 電流限值，并運行一個可調定時器以限制 MOSFET 功率耗散。為提高應用靈活性，連接器去抖動濾波器延遲在內部固定或可利用一個外部電容器進行調節。
LTC4236 可提供兩種選項：LTC4236-1 在過流故障發生之后保持關斷，而 LTC4236-2 則以 0.15% 的占空比自動地接通。LTC4236 規定在 0°C 至 70°C 的商用和 −40oC 至 85oC 的工業溫度范圍內工作，采用 28 引腳 4mm x 5mm QFN 封裝。千片批購價為每片 4.25 美元。器件樣品和評估電路板可在凌力爾特官網或聯系凌力爾特當?shù)剞k事處查詢?cè)斍椤?/P>

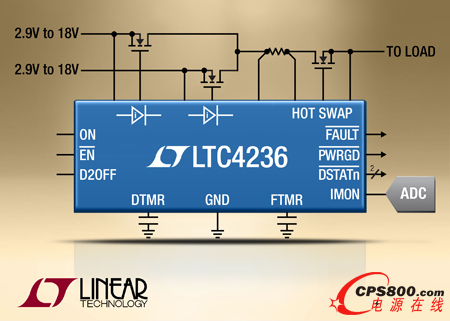

照片說明：具負載電流監視輸出的緊湊型雙電源“或”和單通道熱插拔控制器
性能概要：LTC4236
• 用于冗余電源的理想二極管“或”和浪涌電流控制
• 負載電流監視輸出
• 功率肖特基二極管的低損耗型替代方案
o 無振蕩的平滑切換
o 以 ≤ 0.5μs 快速接通 / 關斷理想二極管
• 可在帶電背板上實現安全的電路板插拔操作
o 可調的防反跳和過流故障定時器
o 以 0.5μs 快速響應過流故障
o 電流限制折返以降低 MOSFET 功耗
• 2.9V 至 18V 工作電壓范圍
• 故障、電源良好和二極管狀態輸出
• 28 引腳 4mm × 5mm QFN 封裝<
