采用3D堆疊式電感器封裝的40A µModule穩壓器 增強了熱傳導以降低工作溫升

    凌力爾特公司 (Linear Technology Corporation) 推出40A 降壓型µModule® (微型模塊) 開關穩壓器 LTM4636，該器件采用 3D 結構的小型封裝，允許更快速地散熱并以更低溫度運行。LTM4636 在 16mm x 16mm BGA 封裝頂部疊置了電感器，可受益于作為散熱器使用的裸露電感器，允許從任意方向與氣流直接接觸以冷卻該器件。LTM4636 提供 40W (12VIN、1VOUT、40A、200LFM) 時，溫度僅比環境溫度升高 40°C。在環境溫度高達 83°C 時，可提供 40W 滿功率，在 110°C 的環境溫度下可支持 20W 半功率。

    LTM4636 以 92%、90% 和 88% 的效率運行，分別向 1V 負載 (12VIN) 提供 15A、30A 和 40A 電流。該µModule 穩壓器是可擴展的，例如 4 個 LTM4636 采用并聯均流模式時可提供 160W 功率，而溫度僅上升 40°C，效率為 88% (12VIN、1VOUT、400LFM)。

    該器件高度為 7.07mm，包括疊置在 16mm x 16mm x 1.91mm BGA 封裝上的電感器。除了從頂部散出熱量，LTM4636 專為把熱量從封裝的底部均勻地散播至 PCB 而設計，該器件具有 144 個 BGA 焊球，并以成排的形式把這些焊球分配給流有大電流的 GND、VIN 和 VOUT。LTM4636 µModule 穩壓器兼具令人印象深刻的 DC/DC 轉換效率和增強的散熱能力，雖然采用小型封裝，熱性能卻得到了提高，因此系統設計師可從該器件受益。

    LTM4636 在 4.7V 至 15V 輸入電源電壓范圍內運行，調節輸出在 0.6V 至 3.3V。在 –40°C 至 125°C 溫度范圍內，總的 DC 輸出電壓準確度為 ±3%。千片批購價為每片 38.85 美元。

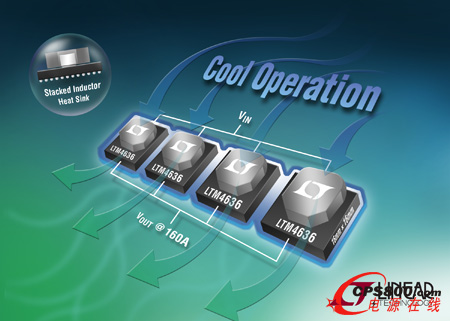

    照片說明：具有堆疊式電感器的可擴展 40A 電源 POL 穩壓器

    性能概要： LTM4636

    ·堆疊式電感器充當散熱器：位于封裝頂部的裸露式電感器 (3D 構造)

    ·4.7V 至 15V 輸入電壓

    ·0.6V 至 3.3V 輸出電壓，輸出電流高達 40A

    ·可擴展：2 至 6 個器件并聯，提供 80A 至 240A 負載電流<
