每通道1.5Msps快速16位8通道同時采樣SAR ADC在高達奈奎斯特頻率保持AC性能

    凌力爾特公司 (Linear Technology Corporation) 推出16 位、每通道 1.5Msps、無延遲逐次逼近型寄存器(SAR) ADC LTC2320-16，該器件具有 8 個同時采樣通道，支持軌至軌輸入共模范圍。LTC2320-16 具靈活的模擬前端，可接受全差分、單極性或雙極性模擬輸入信號以及任意輸入信號，針對高達奈奎斯特頻率的輸入信號采樣時，可保持 82dB 信噪比 (SNR) 和 102dB 高共模抑制比 (CMRR)。LTC2320 這種寬輸入帶寬允許對高達 750kHz 奈奎斯特頻率的輸入信號進行數字化。

    LTC2320-16 把一個具有低漂移和 20ppm/ºC 保證最大溫度系數的精準帶隙基準集成在一個小型 55mm2 QFN-52 封裝中，從而在高密度設計中節省了空間。或者，針對每個兩通道對，也可由多達 4 個單獨外部基準對內部基準進行過驅動，以最好地適合應用的輸入范圍。與市面上的任何 8 通道 SAR ADC 相比，LTC2320-16 的采樣速度高出 3 倍，并且功耗最低。

    LTC2320-16 是一個 16 位、14 位和 12 位 SAR ADC 系列的首款器件，提供了單通道、雙通道、4 通道和 8 通道版本，采樣率可高達每通道 5Msps。整個系列器件均可接受 8.192VP-P 至 10VP-P 真正差分輸入，并可在寬輸入共模范圍內進行數字化，而且無需針對輸入信號類型進行配置，從而確保在輸入信號鏈路的靈活性。完整的 LTC2320 SAR ADC 系列提供靈活的 3.3V 或 5V 電源選擇，以及提供 CMOS 或 LVDS 高速 SPI 兼容串行接口選項，非常適合多種高速和空間受限應用，包括工業、醫療設備、通信系統和電池供電系統。

    LTC2320-16 已開始供貨，提供商用、工業和汽車溫度級 (–40oC 至 125oC) 版本。千片批購價為每片 16.50 美元。LTC2320 SAR ADC 系列的評估電路板 DC2395A 可通過凌力爾特網站或聯系凌力爾特當?shù)剞k事處查詢詳情。

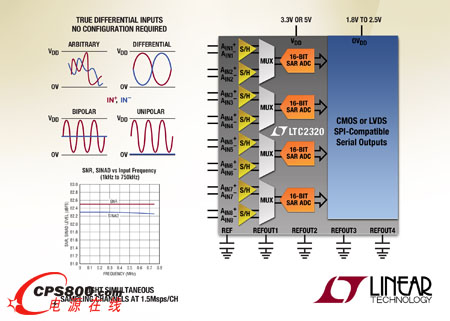

    照片說明：每通道 1.5Msps、16 位、8 通道同時采樣的真正差分輸入 SAR ADC

    性能概要： LTC2320-16

    ·每通道 1.5Msps 吞吐速率

    ·8 個同時采樣通道

    ·±2LSB INL (典型值)

    ·有保證的 16 位，無漏碼

    ·8.192VP-P 真正差分輸入，支持軌至軌共模范圍

    ·在 fIN = 500kHz 時的 SNR 典型值為 82dB

    ·在 fIN = 500kHz 時的 THD 典型值為 –90dB

    ·保證運作至 125°C

    ·單 3.3V 或 5V 電源

    ·低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 內部基準

    ·1.8V 至 2.5V I/O 電壓

    ·CMOS 或 LVDS SPI 兼容串行 I/O

    ·功耗為每通道 20mW (在 5V 運行的典型值)

    ·小型 52 引腳 7mm x 8mm QFN 封裝<
