凌力爾特公司 (Linear Technology Corporation) 推出多節電池監視器 LTC2944，該器件可用來直接測量 3.6V 至 60V 的電池組。電源和測量引腳上絕對不需要電平移位電路以連接多節電池電壓，因此最大限度減小了總電流消耗，同時保持測量準確度。LTC2944 是一款真正的高壓電池監視器，能夠以 1% 的準確度測量電荷、電壓、電流和溫度，要準確地評估電池電荷狀態 (SoC)，這些參數是必不可少的。
LTC2944 非常適合多節電池應用，包括電動汽車、電動自行車 / 摩托車 / 輕型摩托車、輪椅、高爾夫球車和電池備份系統。該器件通過監視一個外部高壓側檢測電阻器兩端的電壓并集成這一信息以推斷電荷量來測量電池電流。雙向模擬積分器適合任一電流極性 (電池充電或放電)，一個可編程預定標器能支持多種電池容量。電荷、電壓、電流和溫度信息通過 I²C / SMBus 兼容兩線接口發送給主系統，該接口也用來配置電池監視器。主系統能夠?yàn)樗袦y(cè)量參數設置高門限和低門限，如果超過門限，則采用 SMBus 警報協議或通過設定一個寄存器標記發出一個警報信號。
LTC2944 有商用和工業溫度版本，分別支持 0°C 至 70°C 和 –40°C 至 85°C 的工作溫度范圍。LTC2944采用小型 RoHS 兼容的 8 引腳 3mm x 3mm DFN 封裝，已開始供貨。千片批購價為每片 2.85 美元。

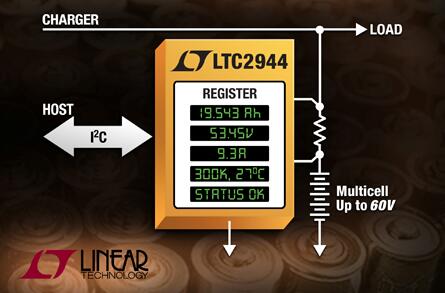

照片說明：適合多節電池系統的 60V 電池監視器
性能概要： LTC2944
·可測量累積的電池充電和放電電量
·3.6V 至 60V 工作范圍可適合多節電池應用
·14 位 ADC 負責測量電壓、電流和溫度
·1% 電壓、電流和充電準確度
·±50mV 檢測電壓范圍
·高壓側檢測
·I2C / SMBus接口
·可配置警報輸出 / 充電完成輸入
·靜態電流 <150μA
·小外形 8 引腳 3mm x 3mm DFN 封裝<
