大聯大友尚集團推出基于Diodes產品的130W ACF氮化鎵NB PD電源適配器方案

　　2022年4月19日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于達爾科技（Diodes）AP3306、APR340與AP43771V等芯片的130W ACF氮化鎵NB PD電源適配器方案。

　　

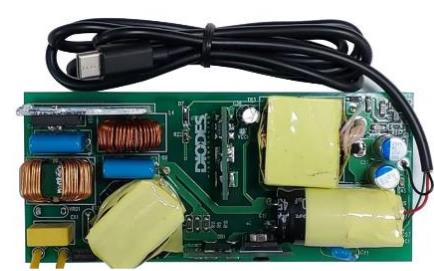

　　圖示1-大聯大友尚基于Diodes產品的130W ACF氮化鎵NB PD電源適配器方案的展示板圖

　　手機、平板、筆記本等便攜式電子產品的技術迭代正不斷超乎人們想象，而其中最顛覆的技術之一莫過于快充技術。近幾年受益于功率器件與PD快充協議的發展，大功率適配器方案迎來了快速創新時期，從最初的18W到45W再到65W，每一次功率的攀升，都使快充功能有了顯著提高。而未來在多重技術的驅動下，大功率適配器將在消費類電源領域的占有主流地位。為了加快各大廠商能夠快速開展大功率適配器的研發，大聯大友尚基于Diodes的產品推出了130W ACF氮化鎵NB PD電源適配器方案，能夠同時為手機、平板、筆記本提供充電需求。

　　達爾科技（Diodes）成立于1966年，主要從事于分立、邏輯及模擬半導體產品的制造及供應，其產品廣泛應用于工業、通訊以及汽車市場。本方案中所采用的AP3306、APR340與AP43771V芯片均為Diodes高性能產品。

　　

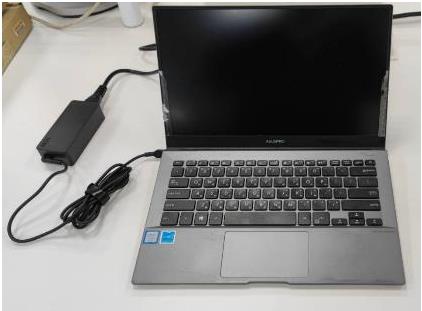

　　圖示2-大聯大友尚基于Diodes產品的130W ACF氮化鎵NB PD電源適配器方案的場景應用圖

　　本方案的核心由四個主控制器UCC28056、AP3306、APR340和AP43771V組成。其中，UCC28056B是過渡模式升壓PFC控制器。AP3306是一款高度集成的有源箝位反激（ACF）控制器，主要針對離線電源優化設計，可滿足超低待機功耗、高功率密度和全面保護的需求。APR340是次級側同步整流（SR）控制器，它可用作同步的次級側MOSFET驅動器DCM操作中的整流，為方案有效降低次級側整流器功耗并提供高性能。

　　AP43771V是一種協議解碼器，負責匹配相關充電器容量和連接的配備C型充電設備（DUC）的請求。它兼容Qualcomm®QC4/4+/QC5協議，支持USB供電規范Rev3.0 V1.2（包括可選的PPS支持），在方案中起到調節充電器的反饋網絡以滿足DUC的電壓和電流要求的作用。

　　

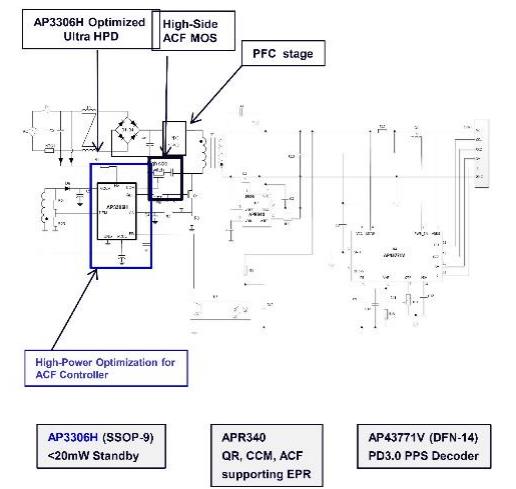

　　圖示3-大聯大友尚基于Diodes產品的130W ACF氮化鎵NB PD電源適配器方案的方塊圖

　　除此之外，本方案還采用氮化鎵（GaN）FET進一步提升充電效能。通過結合以上器件，可為消費電子適配器提供高性價比與高功率密度的解決方案，使產品在市場競爭中保持獨特的優勢。

　　核心技術優勢：

　　高效BOM優化的高功率密度充電器的最佳系統實施

　　Diodes專利利用ACF拓撲實現提升效率改進方法；

　　高壓啟動及低待機功耗；

　　符合DOE VI和COC Tier 2效率要求；

　　USB Type-C輸出線：支持最大輸出130W PD 3.0功能。

　　AP3306主要特性

　　具有回收泄漏能量和零電壓開關功能的有源箝位反激拓撲；

　　高壓啟動；

　　用于VCCL引腳的嵌入式VCC LDO以保證寬范圍輸出電壓；

　　輸出短路時的恒定、低輸出電流；

　　非可聽噪聲準諧振控制；

　　啟動過程中的軟啟動；

　　頻率折返以實現高平均效率；

　　帶有FOCP的次級繞組短路保護；

　　用于降低EMI的頻率抖動；

　　X-CAP放電功能；

　　有用的引腳故障保護：SENSE引腳浮動保護/FB/光耦合器開路/短路保護；

　　全面的系統保護功能：VOVP/OLP/BNO/SOVP/SUVP0。

　　APR340主要特性

　　同步整流適用于DCM/QR/ACF操作模式；

　　消除諧振振鈴干擾；

　　使用最少的外部組件。

　　AP43771V主要特性

　　支持USB PD Rev 3.0 V1.2；

　　USB-IF PD3.0/PPS認證TID 4312；

　　高通QC5認證：QC20201127203；

　　用于系統配置的MTP；

　　主固件的OTP；

　　工作電壓范圍：3.3V至21V；

　　用于CV和CC控制的內置調節器；

　　可編程OVP/UVP/OCP/OTP；

　　支持省電模式；

　　用于VBUS供電的外部N-MOSFET控制；

　　支持e-Marker線纜檢測；

　　W-DFN3030-14。

　　方案規格：

　　Power主要規格

　　輸入電壓范圍：90Vac~264Vac；

　　輸入Standby Power：小于100mW；

　　主要輸出電壓規格：5V/3A，9V/3A，15V/3A，20V/6.5A；

　　效率：符合CoC version 5 tier-2；

　　最大輸出功率：130W（20V/6.5A）；

　　保護種類：OCP，OVP，UVP，OLP，OTP，SCP；

　　Dimensions：PCB size 125mm*55mm*30mm。
