智利領先的高壓供電系統供應商TRANSELEC對其電氣系統進行了強化，提高了運營穩定性

　　PcVue SCADA平臺已被選定控制智利國家電力系統中最大的上雅胡爾變電站。

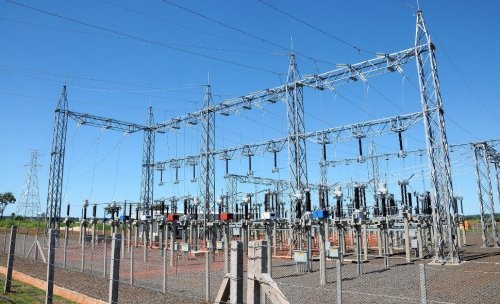

　　上雅胡爾變電站

　　公司

　　從阿里卡和帕里納科塔地區到洛斯拉戈斯地區，Transelec擁有近10,000公里的線路和60多個變電站，是智利高壓系統的主要供應商。公司擁有超過70年的能源行業經驗和豐富的專業知識，為500多名工人提供工作崗位。它也是代表智利國家進步的基本組成部分，是智利的主要電力傳輸公司，供電范圍覆蓋98%的人口，包括整個北方和南方大部分地區，在國家電力系統中占84.5%的份額。

　　Transelec的工作是不斷強化電力系統，實現可再生能源的對接，同時推進能源矩陣脫碳。Transelec由加拿大養老金計劃投資委員會、不列顛哥倫比亞省投資管理公司、公共部門養老金投資委員會和中國南方電網國際公司組成的財團聯合持有。

　　Transelec的主要任務是提供不間斷的電力系統，在這個系統中，能量通過高壓輸電線路從發電廠輸送到城市和工礦用戶。變電站將高壓電轉換成低壓電，分配給最終用戶，從而提高人們的生活質量，促進國家發展。

　　在各種變電站中，位于圣地亞哥大都會區的上雅胡爾變電站十分引人注目，它是全國電力系統中容量最大的變電站，裝機容量為2554 M瓦。它擁有智利輸電系統中存在的所有電壓等級:500千伏、220千伏、154千伏、110千伏、60千伏和13.2千伏

　　電氣SCADA項目

　　作為開發和實施SCADA的專家，SCADATECH被Transelec公司選中運作本項目。作為其電力系統綜合工程解決方案的一部分，公司選擇了PcVue解決方案的多功能平臺，用于上雅胡爾變電站的自動化，允許對其7個站場進行監控。

　　最初，客戶沒有本地人機界面，無法從相關控制室對站場進行監控，所有操作必須直接在控制設備上進行。為此，SCADATECH提出了PcVue的SCADA解決方案，提供一個可擴展的多功能平臺，允許整合未來的需求，并通過將操作轉移到每個發電廠的控制室來降低操作員在執行機動時的風險。

　　從技術上來說，除了被選為項目基礎的DNP 3.0協議之外，該應用還允許項目直接集成到MMS協議標準61850中，以及使用PcVue平臺中現有的自適應編程。根據Transelec使用的標準，該方案在變電站單線圖中能顯示電壓水平動態顏色，根據顏色指示不同類型的警報。

　　同樣，人機界面站點允許實時可視化對電氣系統的狀態進行監控和測量。它還能對IED現場設備進行遠程控制操作，對現有電氣系統進行全面控制和監督。為了控制和監控不同的顯示界面，包括通用單線、報警事件面板、通信圖和其他區域，屏幕右側配置了一個菜單，方便不同區域之間的導航切換，允許操作員在本地執行任務。

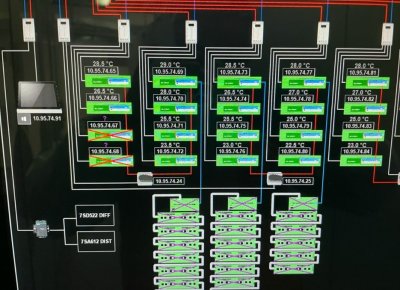

　　人機界面通信視圖

　　在這個組態軟件項目中使用了IEC 61850標準協議下的DNP 3.0和MMS，并且在每個站場中放置了觸摸屏，實現了內置在PcVue軟件中的應用程序部署。該應用程序從NTX-U57設備收集數據，該設備用于對TELEGYR RTUs進行改裝，允許將DNP 3.0協議中的RTU數據庫發送到每個相關顯示器。

　　架構選擇了星形連接，其中每個站場的顯示器都有一個獨立的連接，其優點是不依賴變電站服務器的光纖鏈路來收集數據，能夠在每個站場內作為獨立設備工作。集成到本地人機界面中的設備包括通用電氣D25機架控制器、保護裝置(ABB-西門子-通用電氣、MICOM)、思科通信開關和施耐德電氣離子儀表。PcVue可以兼容多品牌平臺，可以輕松適應任何制造商的設備。

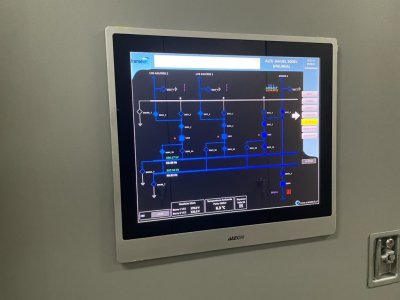

　　觸摸屏上的一般單線圖

　　集成該項目的公司SCADATECH表示，他們選擇PcVue Solutions的方案是因?yàn)樗鼘?duì)各種電氣協議都有本地支持。因?yàn)椴恍枰�配置不同的�?yīng)用程序和接口，這一特性大大提高了系統的可用性，消除了故障點并縮短了開發時間，這通常是在電氣部門的通信協議集成中完成的。除此以外，PcVue平臺在極具競爭力的價格范圍內擁有最高的質量標準，這使得SCADATECH在投標過程中更受青睞。

　　對于Transelec來說，致力于電力傳輸系統的卓越運營，保護公司合作者和承包商的安全是重中之重，PcVue是保證計算機安全的重要因素。它有利于提高人員的安全水平并為所有的電壓場實現控制方式改善。

　　SCADATECH目前正在與PcVue一起開發應用，將本地控制從位于上雅胡爾的集中式SCADA擴展到整個變電站的一般監控，這將讓運營商在Transelec的主SCADA出現故障時做出控制決策。該應用程序能對變電站進行一般顯示，有3個屏幕，監控7個電壓場、通過SNMP協議實現網絡對的本地監控、對與系統相關的所有控制設備安裝在所有電壓場之間的90多個NTXU57卡中每一個的溫度和狀態)以及變電站網關和電壓場之間通信的一般狀態進行監控。

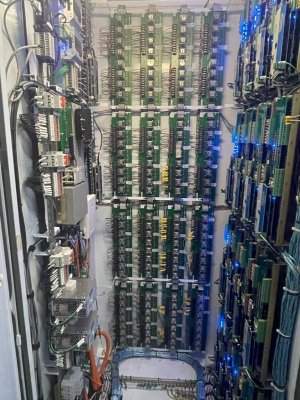

　　NTXU57卡

　　通信協議使用IEC-60870-5-104，因?yàn)楸O(jiān)控是使用Transelec的集中式SCADA中相同的現有數據庫進行的，允許驗證系統內通信的正確操作。

　　Transelec與其系統集成商SCADATECH繼續選擇PcVue軟件為上雅胡爾變電站的電氣控制提供可靠的監控。考慮到其適應不同范圍的計算機架構的能力以及PcVue提供數據分析的便利性，這款軟件能為運營商提供快速?zèng)Q策，該平臺被擴展應用到公司的各個位置。

　　項目亮點

　　挑戰

　　•全國電力系統的最大容量，裝機容量為2554 MVA

　　•7個站場，具有智利輸電系統中存在的所有電壓水平:500千伏、220千伏、154千伏、110千伏、60千伏和13.2千伏

　　•沒有本地人機界面從各個控制室監控對應站場，因此操作必須直接在控制設備上進行

　　優勢

　　•可擴展的多功能平臺，可整合未來需求

　　•降低操作員風險

　　•除DNP 3.0協議外，直接集成到MMS協議標準61850中

　　•電氣系統狀態和測量的實時可視化

　　•IED現場設備和現有電氣系統的遠程控制

　　•每個站場有獨立連接的顯示器，作為獨立設備工作

　　•為合作者和承包商保障計算機安全，保證業務連續性

　　•系統可用性高

　　•幫助運營商快速?zèng)Q策
