日前，凌力爾特公司推出串行 18 位、1.6Msps 偽差分 SAR 模數轉換器 (ADC) LTC2369-18，該器件實現了令人驚嘆的 96.5dB SNR 和 -120dB THD，同時支持 0V 至 5V 的單極性輸入范圍。偽差分輸入簡化了 ADC 驅動器要求，既可實現單端驅動，又能因?yàn)閮蓚�(gè)輸入所共有的無用信號之減少而獲益。這降低了復雜性及信號鏈路的功率要求。
LTC2369-18 用 2.5V 電源工作，僅消耗 18mW 功率，而低功率停機模式僅消耗 2.25µW。當與推薦的單端 ADC 驅動器 LT6202 一起使用時，合計功耗僅為 53mW，比全差分驅動電路降低了 40%。LTC2369-18 是業界性能最高的 18 位偽差分 SAR ADC，具 ±2.5LSB 的最大 INL，在 -40ºC 至 125ºC 的溫度范圍內無漏碼且具有保證的性能規格。
引腳和軟件兼容的 16 位、2Msps LTC2370-16 與 LTC2369-18 可相互補充。LTC2370-16 實現了卓越的 94dB SNR 和 ±0.85LSB 的最大 INL。LTC2369-18 和 LTC2370-16 是一個 18 位 / 16 位高性能偽差分 SAR ADC 系列中最先推出的兩款器件，該系列器件的速度范圍為 250ksps 至 2Msps。這些器件提供了一個易用型 SPI 接口、清晰明確的 BUSY 和 CHAIN 引腳、1.8V 至 5V 的 I/O 電壓以及一個內部振蕩器，從而簡化了數字定時并最大限度地減少了外部組件數目。這些器件實現真正的無延遲工作，即使在很長的空閑周期之后，也允許進行準確的單次測量，而且沒有最低采樣率要求。
LTC2369-18 系列的 18位 / 16 位偽差分 SAR ADC的面市使今年早些時候推出并具有高達 102dB SNR 的 LTC2379-18 全差分 SAR ADC 系列得以壯大。凌力爾特完整的高性能偽差分及全差分 18 位 / 16 位 SAR ADC 具有很高的 SNR、快速吞吐量和低功耗，非常適用于高性能醫療、工業及汽車應用。LTC2369-18 和 LTC2370-16 采用小型 16 引線 MSOP 和 4mm x 3mm DFN 封裝，千片批購價分別為每片 29.95 美元和 24.50 美元。為了實現不打折扣的 AC 性能，我們推薦使用低噪聲、低功率 LT6202 ADC 驅動器。我們還推薦使用 LTC6655，該器件是一款精確的外部基準，具有 ±0.025% (最大值) 的高準確度、2ppm/ºC 的漂移和 0.25ppmP-P 的低噪聲，非常適用于高準確度應用。

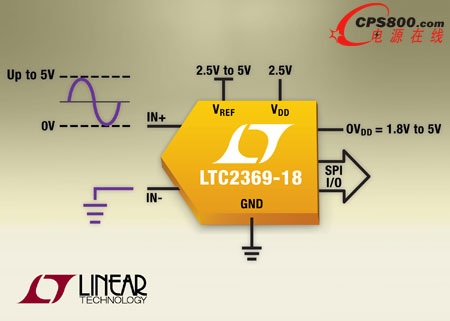

照片說明：具 1.6Msps 吞吐量和 96.5dB SNR 的 18 位無延遲偽差分 SAR ADC
性能概要：LTC2369-18
· 1.6Msps 吞吐量速率
· ±2.5LSB INL (最大值)
· 保證的 18 位無漏碼
· 低功耗：1.6Msps 時為 18mW，1.6ksps 時為 18uW
· fIN = 2kHz 時具 96.5dB SNR (典型值)
· fIN = 2kHz 時具 -120dB THD (典型值)
· 保證工作至 125°C
· 2.5V 電源
· 偽差分單極性輸入范圍：0V 至 VREF
· 2.5V 至 5.1V 的 VREF 輸入范圍
· 無流水線延遲，無周期延遲
· 1.8V 至 5V 的 I/O 電壓
· 具菊花鏈模式的 SPI 兼容串行 I/O
· 內部轉換時鐘
· 16 引線 MSOP 和 4mm x 3mm DFN 封裝<
