凌力爾特推出超寬帶寬直接轉換I/Q解調器LTC5585

2012/2/1 9:34:02 電源在線網

日前，凌力爾特公司推出超寬帶寬直接轉換 I/Q 解調器 LTC5585，該器件具卓越的線性性能 (在 1.95GHz 時，IIP3 = 25.7dBm，IIP2 = 60dBm)。LTC5585 能提供超過 530MHz 的基帶輸出解調帶寬，可滿足新一代寬帶 LTE 多模式接收器和數字預失真 (DPD) 接收器的帶寬需求。I/Q 解調器在 700MHz 至 3GHz 的寬頻率范圍內工作，幾乎覆蓋了所有蜂窩基站頻段。

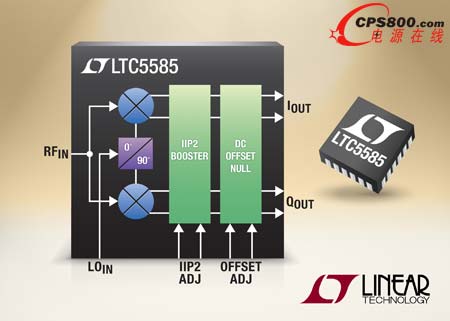

這款器件的獨特之處是兩個內置的校準功能。其一是允許系統設計人員優化接收器 IIP2 性能的高級電路，從 60dBm 標稱值提升至前所未有的 80dBm 或更高。另一個則是用于消除 I 和 Q 輸出端上的 DC 偏移電壓的片內電路。這兩個功能電路均起到了增強接收器性能的作用。此外，LTC5585 還可提供超卓的 16dBm P1dB。

為了進一步加強該器件在直接轉換接收器應用中的使用，LTC5585 提供非常低的 I/Q 幅度和相位失配。幅度失配的典型值是 0.05dB，而相位誤差的典型值是 0.7 度，兩個數值都是在 1.95GHz 頻率上測得的。這兩者的結合產生了一個 43dB 的接收器鏡頻抑制能力。

因為 LTC5585 能提供非常寬的帶寬，所以尤其適用于多模式 LTE、W-CDMA 和 TD-SCDMA 基站 DPD 接收器以及于主接收器的應用。尤其是對于 DPD，這些最新一代基站正在將解調帶寬推進到超過 300MHz。LTC5585 可以非常方便地配置以應對這些帶寬的挑戰。除了無線基礎設施應用，LTC5585 還適用于軍用接收器、寬帶通信、點對點微波數據鏈路、鏡頻抑制接收器和長距離 RFID 閱讀器。

LTC5585 內置了一個 RF 變壓器以減少外部組件，再加上 24 引線 4mm x 4mm QFN 封裝，因而可提供高度緊湊的解決方案。該器件規格在 -40°C 至 105°C 的外殼工作溫度范圍。

LTC5585 用單一 5V 電源供電，吸取 200mA 的總電源電流。該器件提供數字輸入以啟用或停用該芯片。當停用時，該 IC 吸取的典型漏電流為 11uA。解調器的 200ns 快速接通時間和 800ns 斷開時間使該器件能在突發模式接收器中使用。
