凌力爾特推出雙輸出同步降壓型DC/DC控制器LTC3861

    日前，凌力爾特公司 (Linear Technology Corporation) 推出雙輸出同步降壓型 DC/DC 控制器 LTC3861，該控制器可與外部功率鏈器件 (如 Power Block 和 DrMOS)、以及分立式 N 溝道 MOSFET 和相關的柵極驅動器配合工作，從而實現了靈活的設計配置�？刹⒙�(lián)多達 12 相和異相定時運作，以最大限度地減少輸入和輸出濾波，從而滿足非常高的電流要求 (高達 300A)。其應用包括高電流功率分配以及工業系統、DSP 和 ASIC 電源。

    LTC3861 的均流環路可在 DC 及負載瞬變期間在多個 IC 上實現相位之間的準確均流。該器件的電壓模式控制架構可提供介于 250kHz 至 2.25MHz 之間的可選固定工作頻率，也可利用其鎖相環 (PLL) 同步在相同的頻率范圍。差分放大器提供了 VOUT 與接地端子的真正輸出電壓遠端采樣，從而實現了高準確度的穩壓。LTC3861 可在 3V 至 5.5V 的 VCC 電壓范圍和 3V 至 24V 的 VIN 電壓 (高端 MOSFET 的漏極電壓) 范圍內工作，并產生 0.6V 至 5V 的輸出電壓。輸出電流可通過監視輸出電感器 (DCR) 兩端的電壓降來檢測，以實現最大效率，也可采用一個檢測電阻器進行檢測。其可調電流限值可以針對非常低的檢測電壓 (達 50mV) 進行配置，旨在盡量降低功率損耗。

    其他特點包括可調軟啟動或跟蹤、輸出過壓保護和兩個電源良好輸出信號。此外，該器件在 -40°C 至 125°C 的工作溫度范圍內保持 ±1% 的基準電壓準確度。

    LTC3861 采用 36 引線 5mm x 6mm QFN 封裝，有現貨供應。千片批購價為每片 2.88 美元。

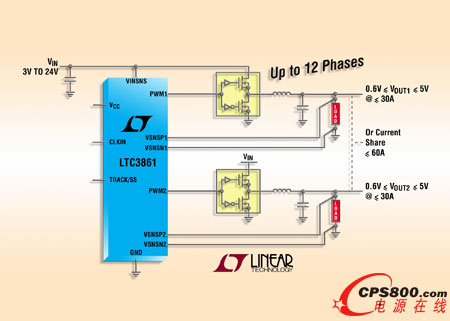

    照片說明：雙輸出同步降壓型 DC/DC 控制器

    性能概要：LTC3861

    · 可配合 Power Block 及 DrMOS 器件工作

    · 具準確電流均分的多相工作 (多達 12 相)

    · 差分放大器實現遠端電壓取樣

    · VCC 范圍為 3V 至 5.5V

    · VIN 范圍為 3V 至 24V

    · 非�？斓乃矐B(tài)響應

    · 可鎖相固定工作頻率范圍：250kHz 至 2.25MHz

    · DCR 或 RSENSE 輸出電流檢測

    · 可調電流限制

    · 電壓模式控制

    · 相位之間的動態電流均分

    · 可調軟啟動或跟蹤

    · 在 -40oC 至 +125oC 的溫度范圍內具 ±1% 的基準電壓準確度

    · 電源良好輸出<
