高效率PoE++ PD控制器提供高達90W的傳送功率

    凌力爾特公司 (Linear Technology Corporation) 推出 LTPoE++™、PoE+ 和 PoE 兼容的受電設備 (PD) 接口控制器 LT4275，該器件適用于需要高達 90W 傳送功率的應用。PoE+ 將最大 PD 功率傳送限制到 25.5W，就現今新一類需要大量功率的應用 (例如: 微微蜂窩、基站、標志和室外熱感攝像機) 而言，這樣的功率是不夠充足的。凌力爾特的 LTPoE++ 標準將該功率預算擴展為 4 個不同的功率級 (38.7W、52.7W、70W 和 90W)，從而滿足了這一市場的需求，實現了完整的大功率 LTPoE++ 系統。LTPoE++ 標準運用的分類方案可簡單地實現 LTPoE++ 供電設備 (PSE) 控制器和 LTPoE++ PD 控制器，以可靠地相互通信，同時保持與 IEEE 標準設備的互操作性。LT4275A (LTPoE++)、LT4275B (PoE++) 和 LT4275C (PoE) 僅用單個 IC 就能高效率地向 PD 負載供電。

    與集成了功率 MOSFET 的傳統 PD 控制器不同，LT4275 控制一個外部 MOSFET，以大幅降低總的 PD 熱量，并最大限度地提高電源效率，這在較高功率級時尤其重要。這種新型方法允許用戶改變 MOSFET 的大小，以滿足應用的特定熱量和效率要求，如果必要，還允許使用低 RDS(ON) 30mΩ MOSFET。LT4275 可將 PSE 識別為符合 IEEE 802.3af 13W 功率級的 Type 1 硬件、符合 IEEE 802.3at 25.5W 功率級的 Type 2 硬件、或者符合 38.7W 至 90W 功率級的 LTPoE++ 硬件，并傳送相應的功率。就高效率功率分配而言，PD 用戶可配置一種代表 PD 功率使用情況的分類。100V 絕對最大額定輸入電壓意味著 LT4275 可非常容易地使 PD 承受最常見的以太網電壓浪涌，并保護 PD 免受這類浪涌的影響。一個具備特征損壞信息的可編程輔助電源引腳提供了低至 9V 的支持。LT4275 還包括一個電源良好輸出、內置特征電阻器、欠壓閉鎖和全面的熱保護。

    LT4275 有工業級和汽車級版本，分別支持 -40°C 至 85°C 和 -40°C 至 125°C 的工作溫度范圍，采用小型 RoHS 兼容的 10 引腳 MSOP 或 3mm x 3mm DFN 封裝。LT4275 的千片批購價為每片 1.45 美元，已開始批量供貨。LT4275 為凌力爾特現有的 PD 產品提供了一條升級途徑，這包括了 LTC4265 PoE++ PD 控制器，并可無縫地連接至凌力爾特任何最新的 PSE 控制器，這包括單端口 LTC4274、4 端口 LTC4266 和 12 端口 LTC4270 / LTC4271 芯片組。

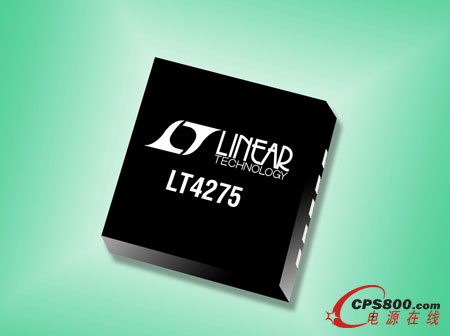

    照片說明：70W 以太網供電 PD 接口控制器

    性能概要：LT4275

    · IEEE 802.3af/at 和 LTPoE++ 受電設備 (PD) 控制器

    · LTPoE++ 支持高達 90W 的功率級

    · LT4275A 支持以下所有標準：

    o LTPoE++ 38.7W、52.7W、70W 和 90W

    o 符合 IEEE 802.3at 25.5W 要求

    o 符合高達 13W 的 IEEE 802.3af 的要求

    · LT4275B 是 IEEE 802.3at/af 兼容

    · LT4275C 是 IEEE 802.3af 兼容

    · 100V 絕對最大輸入電壓

    · 集成的特征電阻器

    · 外部熱插拔 (Hot Swap™) N 溝道 MOSFET 實現最低功耗和最高系統效率

    · 可編程輔助電源支持低至 9V 電壓

    · 采用 10 引腳 MSOP 和 3mm x 3mm DFN 封裝<
