15V、2.5A 同步升壓型 DC/DC 轉換器

現可提供 150°C、H 級版本

    凌力爾特公司推出 LTC3122 的高溫 H 級版本，該器件采用 12 引線耐熱性能增強型 MSOP 封裝。LTC3122 是一款集成了輸出斷接功能的 3MHz、電流模式、同步升壓型 DC/DC 轉換器。其內部的 2.5A 開關于啟動時的 1.8V (運行時為 0.5V) 至 5.5V 輸入電壓范圍可提供高達 15V 輸出電壓，從而使該器件非常適用于各種不同的電池化學組成或標準 3.3V 和 5V 電源。LTC3122 可從 5V 輸入在 12V 輸出提供高達 800mA 的連續輸出電流。引腳可選的突發模式 (Burst Mode®) 工作將靜態電流降至僅為 25µA，從而可在手持式應用中提供更長的電池運行時間。其耐熱性能增強型 MSOP-12 封裝和高達 3MHz 的恒定開關頻率相結合，使設計師能在印刷電路板解決方案尺寸和所需效率之間取得平衡。

    H 級版本規定在 -40°C 至 +150°C 的工作結溫范圍內工作。其電氣規格與現有 E 和 I 級版本相同。H 級版本非常適用于遭受高環境溫度的汽車、工業和軍事應用。

    LTC3122HMSE 采用 12 引線耐熱性能增強型 MSOP 封裝，千片批購價為每片 2.98 美元，有現貨供應。

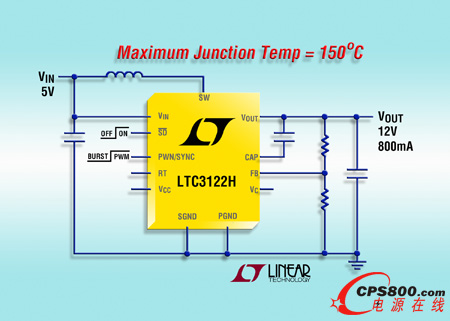

    照片說明：15V、2.5A 同步升壓型 DC/DC 轉換器的高溫版本

    性能概要：LTC3122HMSE

    150°C 最高工作結溫

    VIN 范圍：1.8V 至 5.5V，啟動后為 500mV

    輸出電壓范圍：2.2V 至 15V

    VIN = 5V 和 VOUT = 12V 時，輸出電流為 800mA

    停機時輸出與輸入斷接

    同步整流：效率高達 95%

    浪涌電流限制

    高達 3MHz 的可調開關頻率可同步至外部時鐘

    可選突發模式工作：IQ 為 25µA

    輸出過壓保護

    軟啟動

    停機時 IQ <1µA

    12 引線耐熱性能增強型 MSOP 封裝<
