Acrel-6000電氣火災監控系統在長隆居住配套的應用
徐霜
安科瑞電氣股份有限公司 上海嘉定
摘要 安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對長隆居住配套電氣火災監控系統項目的介紹，重點闡述Acrel-6000電氣火災監控系統在商業地產項目中所實現的功能及其重要意義。
0、前言
近10年來，我國發生電氣火災高居火災事故總數的首位。根據公安部消防局火災數據統計，2007年共發生火災15.9萬起（不含森林、草原、軍隊、礦井地下部分火災，下同），從引發火災的直接原因看，電氣引起火災最多，共45703起，占總數的28.8%；2008年共發生火災13.3萬起，電線短路、超負荷、電器設備故障等電氣原因引發火災4萬起，占總數的30.1%，比重比2007年提高1.3個百分點。電氣火災事故所占比例逐年增高，令人堪憂。對于嚴峻的電氣火災形勢，早期預測、預警、預報則成消防工作的重中之重，從源頭上杜絕電氣火災的發生成了關注的焦點。預防和有效遏制電氣火災的任務已經迫在眉睫。有關專家積極呼吁盡快采取有效的技術防范措施，遏制電氣火災的上升勢頭，政府有關部門也非常重視，相繼制訂或修改了有關標準規范，要求在建筑中設置漏電火災報警系統。
預防建筑電氣火災，設置漏電火災報警系統的國家標準和規范已經基本齊全（還有有關的其他規范正在報批中），今后有關場所設計、應用漏電火災報警系統將越來越多。本文根據電氣火災監控系統的新標準（GB14827-2005），以長隆居住配套漏電火災監控系統為例，介紹Acrel-6000電氣火災監控系統在商業建筑及大型公共場所的應用。
1、項目簡介
項目為廣州長隆集團旗下的珠海長隆投資發展有限公司投資建設，珠海長隆國際海洋度假區定位為國際領先，主題獨特、生態優先，立足粵港澳地區，面向全國，走向世界。項目規劃設計分為富祥灣、橫琴山、海豚灣三大組團，整個項目分兩期進行建設，其中第一期主要建設區域在富祥灣組團；第二期建設區域?yàn)闄M琴山組團和海豚灣組團。項目總投資超過200億元，第一期投資100億元。項目借鑒國際上成功的復合型旅游產業模式，長隆項目以6大主題公園為核心、是集主題公園、豪華酒店、商務會展、旅游購物、體育休閑、生活居住于一體的，具有長隆特色的世界級綜合型旅游度假項目。長隆居住配套為改項目員工居住(項目配套)用地。
本文主要對珠海長隆居住配套1#、2#樓樓層配電箱內配電回路因漏電及由于漏電可能引起火災進行預報和監控，準確監控電氣線路的故障和異常狀態，發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。幫助機場節約人工成本，提高工作效率。
系統通過探測現場各用電回路漏電電流、過電流等信號，以聲光報警的方式，準確提醒工作人員線路故障的位置，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態有效預防常見的因漏電所引起的建筑物電氣火災事故，保證人民生命財產安全。
2 系統的設計及功能
2.1、系統結構

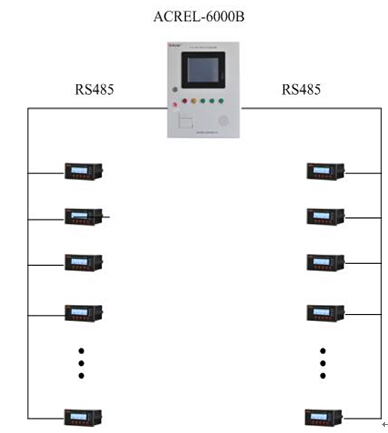

剩余電流式電氣火災監控系統采用分層分布式結構，由站控管理層、網絡通訊層和現場設備層組成。系統拓?fù)鋱D如下圖所示：各電氣火災監控探測器通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型直接接入監控主機。
圖1 系統拓?fù)鋱D
1）現場設備層主要是連接網絡中用于漏電及溫度信號采集測量的各類型的儀表和保護裝置等，也是構建該監控系統必要的基本組成元素。不僅肩負著采集數據的重任，同時也是執行后臺控制命令的終端元件。
2）通訊控制層主要是由通訊服務器、接口轉換器件及總線網絡等組成。該層是數據信息交換的橋梁，不同的接口轉換器件提供了RS232、RS422、RS485等及以太網等各種接口，組網方式靈活，支持點對點的通訊、現場總線網絡、以太網等類型的組態網絡。通訊服務器主要用于直接對現場儀器儀表轉達上位機的各種控制命令，并負責對現場儀器儀表回送的數據信息進行采集、分類和存儲等工作。

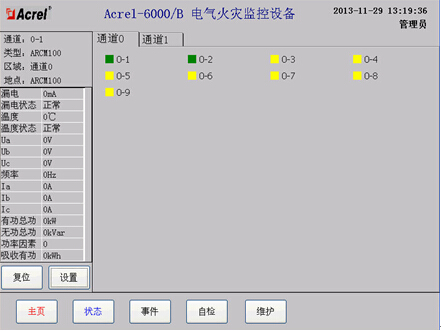

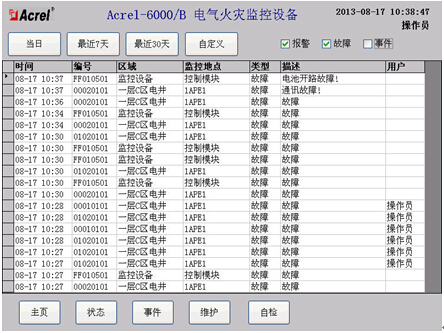

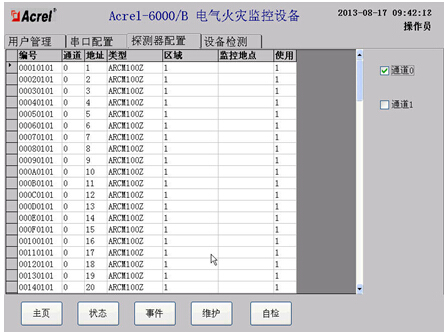

3）管理測控層是針對監控網絡的管理人員。該層直接面向用戶。該層也是系統的最上層部分，主要是由電氣火災監控系統軟件和必要的硬件設備如計算機、人機界面、打印機、UPS等。其中軟件部分具有良好的人機交互界面，通過數據傳輸協議讀取前置機采集的現場各類數據信息，自動經過計算處理，以圖形、數顯、聲音等方式反映現場的運行狀況，并可接受管理人員的操作命令，實時發送并檢測操作的執行狀況，以保證供用電單位的正常工作。
2.2、工作原理

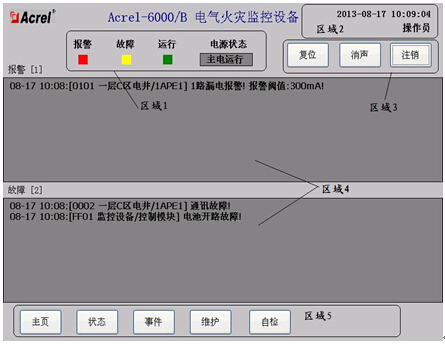

其基本原理是，當電氣設備中的電流、溫度等參數發生異常或突變時，終端探測頭(如剩余電流互感器、溫度傳感器等)利用電磁場感應原理、溫度效應的變化對該信息進行采集，并輸送到監控探測器里，并與報警設定值進行比較，一旦超出設定值則發出報警信號，同時也輸送到監控設備中，再經監控設備進一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號，點亮報警指示燈，發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。值班人員則根據以上顯示的信息，迅速到事故現場進行檢查處理，并將報警信息發送到集中控制臺。
