Vicor公司推出采用堅固底盤安裝封裝的具有隔離和功率因數校正的新型高密度AC-DC前端模塊

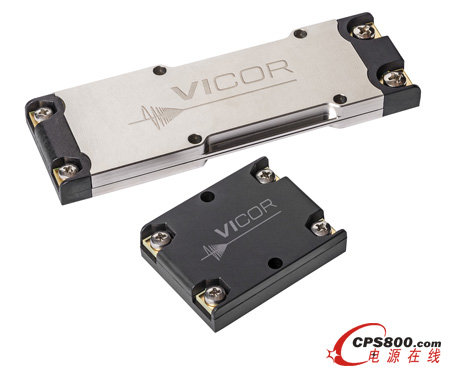

    Vicor公司今天宣布，推出其采用堅固VIA封裝的新系列高密度PFM® AC-DC前端模塊新產品，該器件可在轉換器安裝中提供優異的冷卻性能和多功能性。這些新模塊采用通用AC輸入范圍（85 – 264VAC）、功率因數校正，以及完全隔離的24V或48VDC輸出，并可以高達93%的效率提供400W的隔離、穩壓、DC輸出功率，提供了前所未有的127 W/in3功率密度（8 W/cm3）和體積小巧、9mm薄的VIA封裝的最佳性能。新單元非常適合范圍廣泛的工業、過程控制、電信、辦公設備、測試和測量、LED照明及其他“離線”應用使用。

    每一個使用AC電力線的電子產品或系統的運行都必須采用一個AC-DC“前端”將AC電壓轉換成電子電路所需的平滑的DC電壓。這些新單元集成了當代AC線路供電系統所需的全方位前端功能——瞬變和浪涌電流保護；輸入功率因數校正；輸入輸出隔離；以及穩壓SELV（安全特低電壓）DC輸出——并符合國際安全和監管機構的隔離、輻射、功率因數校正，以及AC線路瞬變、閃爍、中斷和浪涌敏感性標準。VIA封裝配置適用于板上安裝和底盤安裝，這些單元提供了兩個工作溫度范圍。

    在許多應用中，用戶可以通過簡單組合采用VIA封裝的一個PFM和一個AIM（通用AC輸入模塊，它集成了所有必需的初級整流、濾波和瞬態保護電路）與合適的次級儲能電容，立即實現一個完整的AC-DC前端。另外，設計人員還可以組合一個PFM前端模塊與整流、濾波和針對特定應用優化的次級輸出電容。在任一情況下，PFM前端模塊為堅固耐用、高性能、高密度AC-DC前端解決方案提供了一個方便快捷的途徑，同時消除了與定制前端設計相關的不確定因素和長設計周期。而且，許多可供選擇的前端系統在高壓輸入端都配置了儲能電容，PFM通過在隔離SELV輸出端的低壓電容器中存儲能量，可提供增強的系統安全性。

    VIA封裝以五分之一傳統“1U”前端解決方案的厚度、機械魯棒性、熱適應，簡化了在設備側板、底盤或其他外部散熱裝置的安裝，為所有應用提供了改進的性能。將AC-DC轉換功能移至底盤或側板可以減少系統的體積和成本，或騰出寶貴的系統空間作其他用途，并能提供改進的熱性能，同時消除外部散熱器的成本。

    新的PFM® AC-DC前端模塊為電源系統設計人員提供了的一個比其他產品更高功率密度的堅固、模塊化、完全集成的AC-DC前端解決方案，兼容各種可用的下游功率轉換元件。通過使用Vicor的PowerBenchTM設計工具在線套件，組合PFM® AC-DC前端模塊與從Vicor的全面產品組合的高密度、高效率、模塊化電源轉換器中選擇的下游模塊，電源設計師能夠迅速設計和部署具有可預測性能和無與倫比功率密度、效率和可靠性的完整離線電源系統。

    功率元件設計方法和在線配置和設計工具

    Vicor的功率元件設計方法有助于電源系統設計人員獲得所有模塊化功率元件設計的所有優勢——可預見的元件和系統功能及可靠性、快速設計周期，以及方便的系統配置、可重用性和擴展——同時實現媲美最佳替代方案的系統運行效率、功率密度和經濟性。利用Vicor的在線工具，電源系統設計人員可選擇廣泛組合的經驗證Vicor功率元件來構建、優化和仿真其完整的電源系統，從輸入源直到其負載點。這種電源系統設計的創新方法提供了快速上市時間和最先進的性能，同時最大限度地減少了可能的最后一分鐘突發事件和延遲，這是傳統或定制設計方法經常發生的。<
