型號：PT4105
主要參數：
工作方式：PWM；　　 輸入電壓：2.5-18/V；　 輸出電壓：18V；　　 開關管：內置；
工作頻率：500KHZ；　效　　率：85%　　　　　封　　裝：SOP-8.
有興趣可聯系：
TEL:86-755-81568478；MOB:86-(0)13760313075;
QQ: 523419010;　　　 Email:ZHEB8110@163.COM

　 專門針對大功率LED照明驅動應用的固定頻率電壓模式降壓集成電路，輸入電壓最高可達18V，內置功率MOS管，輸出電流最大可達1A，可在很寬的輸入電壓范圍內驅動單顆1W(電流350mA)或3W(電流700mA)LED，或者各種大功率LED串/并聯組合。 PT4105內部采用PWM控制，反饋電壓僅為200mV，具有很高的轉換效率，內含欠壓鎖定、過熱保護、限流保護等功能，應用設計方便，外圍電路簡單，是多節電池供電手電筒、汽車輔助照明、家庭裝飾照明、礦燈等應用的理想選擇。PT4105采用SOIC8封裝。

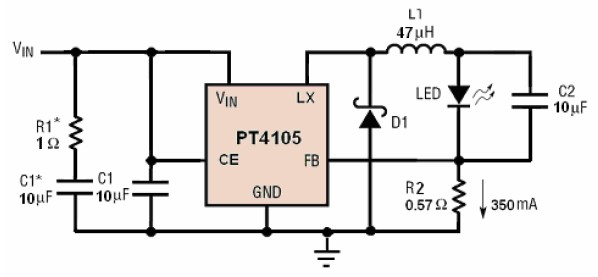

　 用PT4105實現的單顆1W大功率LED驅動方案，有效工作電壓范圍為2.5～18V，當輸入電壓為5～12V時，其轉換效率在90%以上，當輸入電壓為12～18V時，其轉換效率可在85%以上。用PT4105實現的單顆3W大功率LED驅動方案，有效工作電壓范圍為6～18V，其轉換效率可在85%以上。PT4105目前有樣品和演示板可提供。
