1.簡介

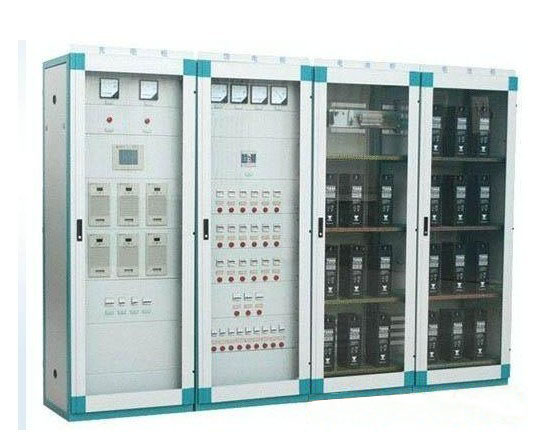

GZDW系列高頻數控直流電源屏是采用了當今直流領域最先進的高頻開關電源與PLC、觸摸屏相組合的充放電方法，結合本公司多年研制的一套系統軟件而構成的新一代無人職守直流電源產品。它的各部分元件都選用了目前國內外最合適、高可靠的器件。
同傳統直流屏相比，它的顯示操作單元配置了觸摸屏，采用人機對話方式可直觀操作；它的監控單元配置了高速、高性能的PLC，采用對直流屏各組成單元實時掃描實現全面監測和閉環控制；它功率輸出單元配置了高頻開關電源和采用冗余配置，可將交流電源可靠地轉變成高品質的直流電源；它的電池選用了高性能免維護鉛酸蓄電池，能可靠滿足輸配電系統正常或非正常狀態下的直流控制電源和高低電壓開關分合閘的供電需求，能直接實現“四遙” ，它廣泛適用于500KV以下的變配電站和60萬KW以下發電廠的直流操作電源需求。
本產品自動化程度高，作為常規操作它對值班人員的專業知識要求并不高，遵照本使用手冊都能進行操作。

2.使用環境
2.1 海撥高度不超過于1000米。
2.2 環境溫度-10～＋50℃ 。
2.3 日平均相對濕度不大于95％，月平均相對濕度不大于90％。
2.4 無強烈振動和沖擊，無強烈電磁場干擾。
2.5 周圍無嚴重塵土、爆炸危險介質、腐蝕金屬和破壞絕緣的有害氣體、導電微粒和嚴重的霉菌。
2.6 垂直傾斜度不大于5度。
3.技術指標
3.1 三相交流輸入電壓380V（+15%，-10%），頻率50 HZ±0.5 。
3.2 控制母線直流輸出電壓： 220V或110V。
3.3 控制母線直流輸出電流額定值：可選。
3.4 免維護全密封鉛酸蓄電池的電池容量額定值：可選。
3.5 控制母線電壓穩定度 ≤±0.2%。
3.6 控制母線電壓紋波系數 ≤±0.1%。
3.7 恒流精度 ≤±0.5%。
3.8 合閘母線電壓 ≤+15%，10%。
3.9 最大限流輸出電流(A)：1.2IN。
3.10 效率 ≥90%。
3.11 功率因數 ＞0.90。
3.12 響應速度：0.2ms。
3.13 整機噪聲 ≤50dB。
3.14 均流方式：自動均流。
